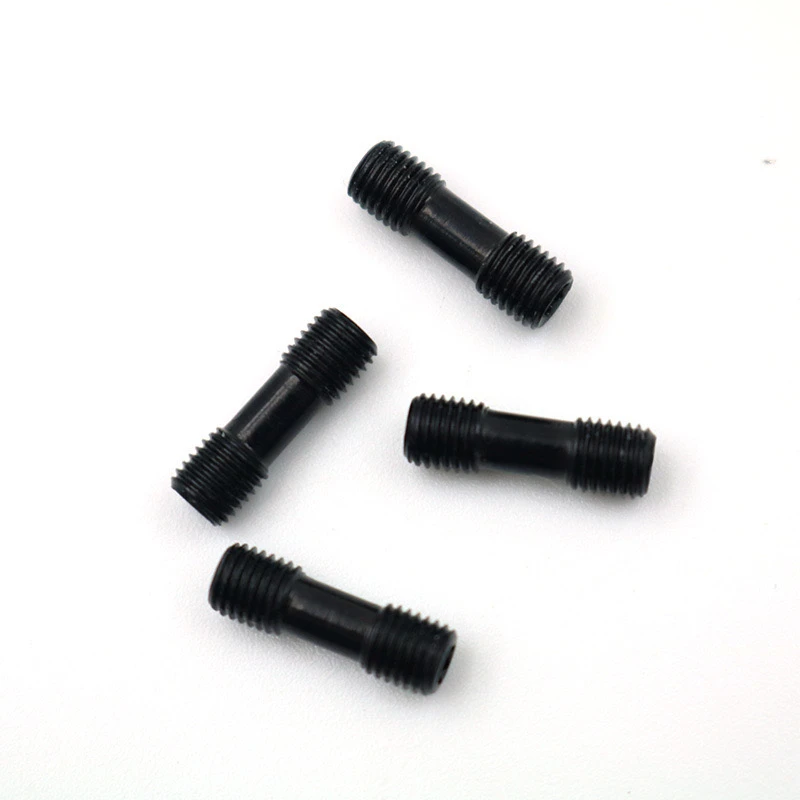

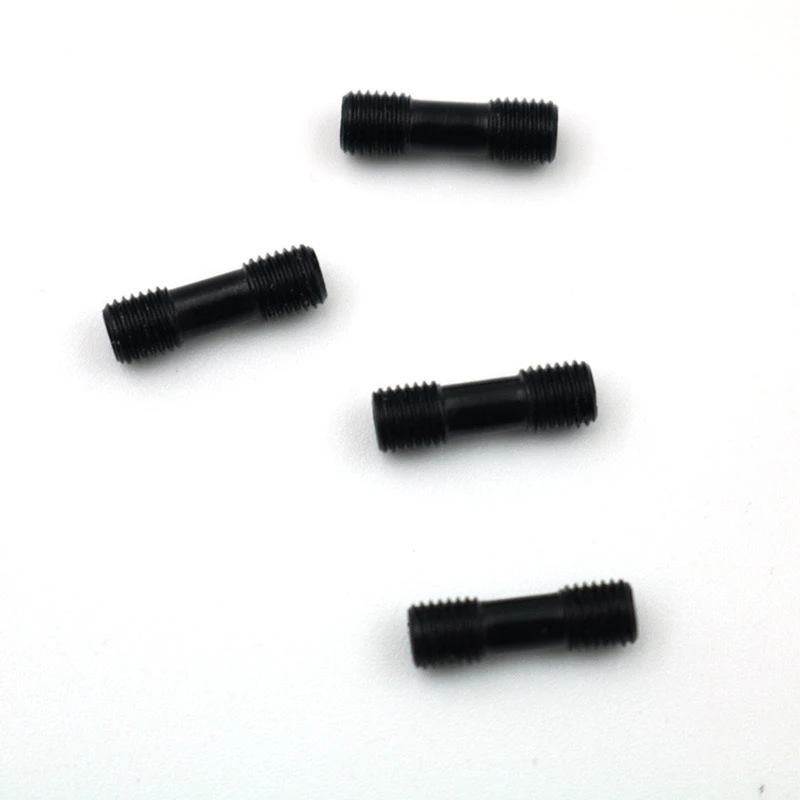

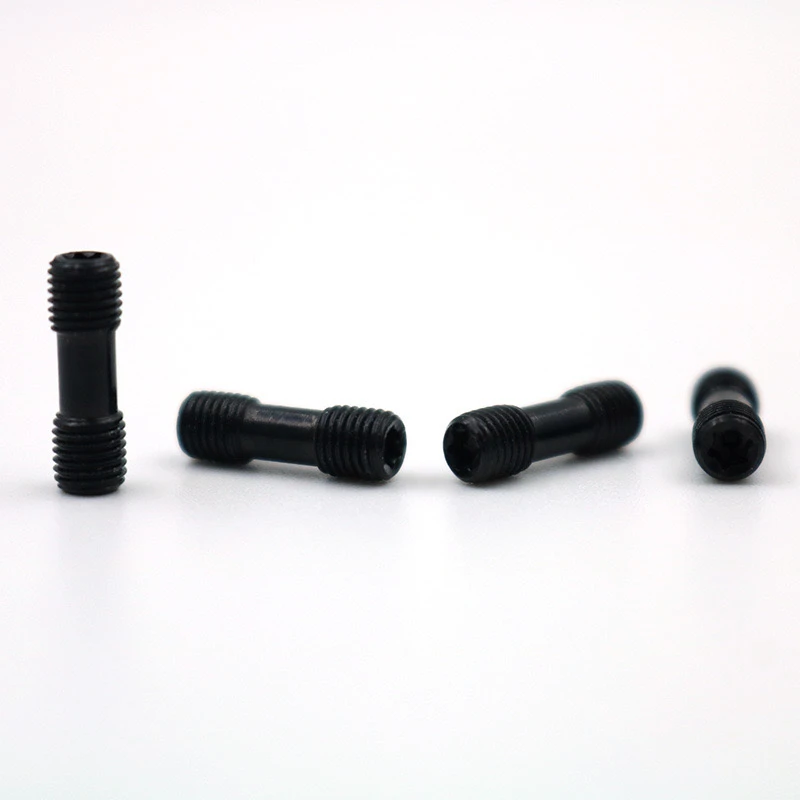

অ-মানকডাবল-হেড স্ক্রু(এম 5/এম 6/এম 8) 12.9-স্তরের সিএনসি সরঞ্জামে টার্নিং সরঞ্জাম বার আনুষাঙ্গিকগুলিতে সরঞ্জাম প্যাড বা ব্লেড ঠিক করতে ব্যবহৃত উচ্চ-শক্তি ফাস্টেনারগুলি। নিম্নলিখিতগুলি কাস্টমাইজেশন সম্পর্কিত বিষয়গুলি রয়েছে।
1। বেসিক পরামিতি
উপাদান: অ্যালো স্টিল 42 সিআরএমও বা এসসিএম 440, তাপ চিকিত্সার কঠোরতা এইচআরসি 38-42, সারফেস নাইট্রাইডিং বা নিকেল ধাতুপট্টাবৃত চিকিত্সা (মরিচা-প্রুফ + পরিধান-প্রতিরোধী)।
শক্তি গ্রেড: 12.9 গ্রেড।
থ্রেড স্পেসিফিকেশন: ডাবল-হেড হ্রাস থ্রেড; ঘূর্ণনের দিকটি অবশ্যই নির্দিষ্ট করতে হবে; ডিফল্ট ডানহাতি।
মোট দৈর্ঘ্য: সরঞ্জামদণ্ডের কাঠামো অনুযায়ী কাস্টমাইজড।
2। কাঠামোগত বিশদ
হেড ডিজাইন: অভ্যন্তরীণ ষড়ভুজ বা বাহ্যিক ষড়ভুজের সাথে একটি প্রান্ত, অন্য প্রান্তটি মাথা বা নলাকার গাইড হেড ছাড়াই।
রূপান্তর চিকিত্সা: থ্রেড রুট আর কোণটি 0.2 মিমি এর চেয়ে বেশি বা সমান (স্ট্রেস ঘনত্ব হ্রাস করুন)।
মূল মাত্রা: কার্যকর থ্রেড দৈর্ঘ্য, পালিশ রড ব্যাস।
3। প্রক্রিয়া প্রয়োজনীয়তা
থ্রেড নির্ভুলতা: 6 জি গ্রেড (জিবি/টি 197-2018), থ্রেড গেজ পরিদর্শন যোগ্য।
কেন্দ্রীভূততা: ডাবল-এন্ড থ্রেড অক্ষের সহযোগীতা 0.05 মিমি এর চেয়ে কম বা সমান, ডিফ্লেশন ছাড়াই সমাবেশ নিশ্চিত করুন।
পৃষ্ঠের চিকিত্সা: কালোকরণ/ড্যাক্রোমেট ধাতুপট্টাবৃত, 500 ঘন্টা লবণ স্প্রে পরীক্ষার চেয়ে বেশি বা সমান জারা প্রতিরোধের।
4। পরীক্ষার মান
যান্ত্রিক বৈশিষ্ট্য: নমুনার প্রতিটি ব্যাচে টেনসিল পরীক্ষা করা হয়।
ত্রুটি সনাক্তকরণ: চৌম্বকীয় কণা ত্রুটি সনাক্তকরণ (কোনও ফাটল, স্ল্যাগ অন্তর্ভুক্তি এবং অন্যান্য ত্রুটিগুলি)।
সমাবেশ পরীক্ষা: সরঞ্জাম বারের প্রকৃত কাজের শর্তগুলি অনুকরণ করুন, পিছলে না গিয়ে 10 বার বিচ্ছিন্নতা এবং সমাবেশটি পুনরাবৃত্তি করুন।
5 .. প্যাকেজিং এবং বিতরণ
মরিচা-প্রুফ প্যাকেজিং: ভ্যাকুয়াম ব্যাগ + মরিচা-প্রুফ পেপার, 100 টুকরো/বাক্স (উপাদান প্রতিবেদন লেবেল সহ)।
বিতরণ চক্র: নমুনার জন্য 3-5 দিন (ত্বরান্বিত হতে পারে), ব্যাচের জন্য 15-20 দিন।
6। বিশেষ প্রয়োজন
নিশ্চিতকরণের জন্য 3 ডি অঙ্কন সরবরাহ করা যেতে পারে এবং উপাদান বর্ণালী বিশ্লেষণ প্রতিবেদনগুলি সমর্থিত।
ছোট ব্যাচের অর্ডার (50 টির চেয়ে বড় বা সমান), নন-মানক লেপ (যেমন টেফলন) কাস্টমাইজেশন গৃহীত হয়।
দ্রষ্টব্য: স্ক্রু এবং ব্লেড/সরঞ্জাম বারের মিল নিশ্চিত করতে একটি সরঞ্জামদণ্ড ইন্টারফেস অঙ্কন বা নমুনা সরবরাহ করার পরামর্শ দেওয়া হয়।
উপরের নকশার মাধ্যমে, অ-মানক ডাবল-হেড স্ক্রু উচ্চ শক্তি, উচ্চ অভিযোজনযোগ্যতা এবং সিএনসি মেশিনিংয়ে দীর্ঘজীবনের ভারসাম্য অর্জন করে এবং যন্ত্রের নির্ভুলতা এবং দক্ষতা নিশ্চিত করার জন্য এটি একটি মূল কার্যকরী অংশ।
