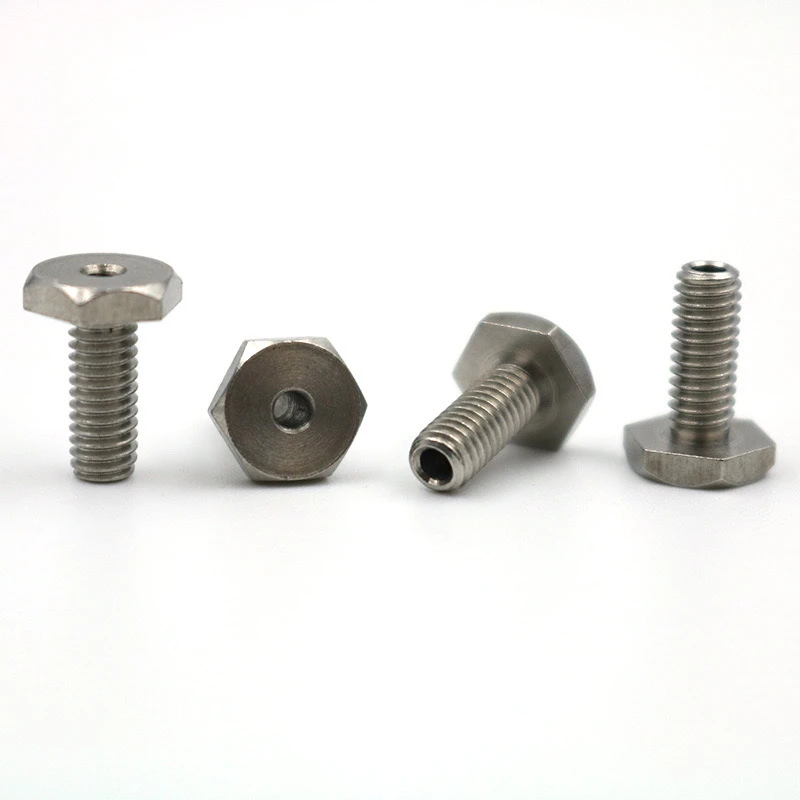

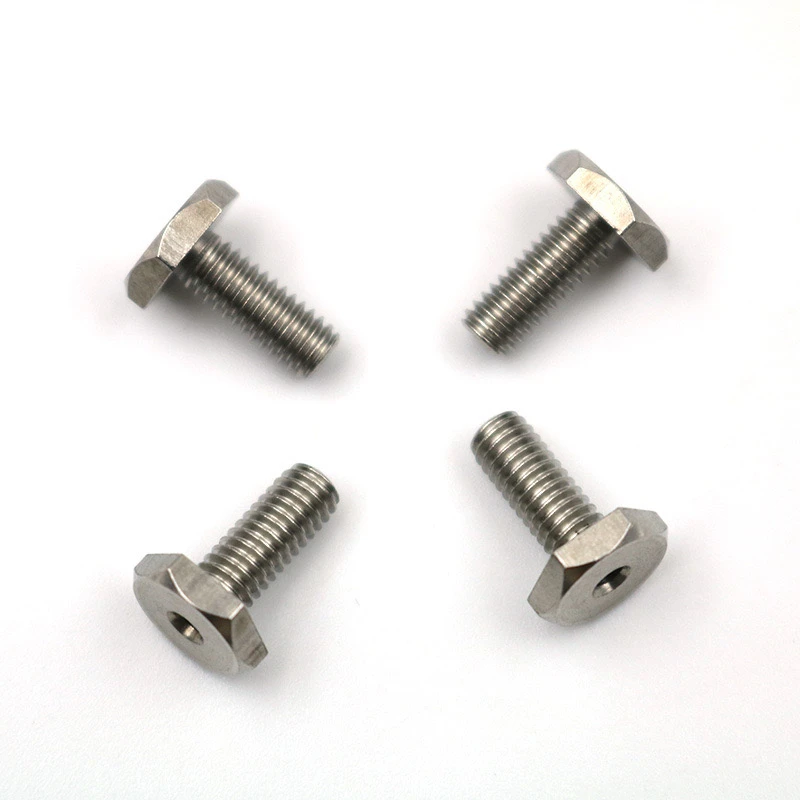

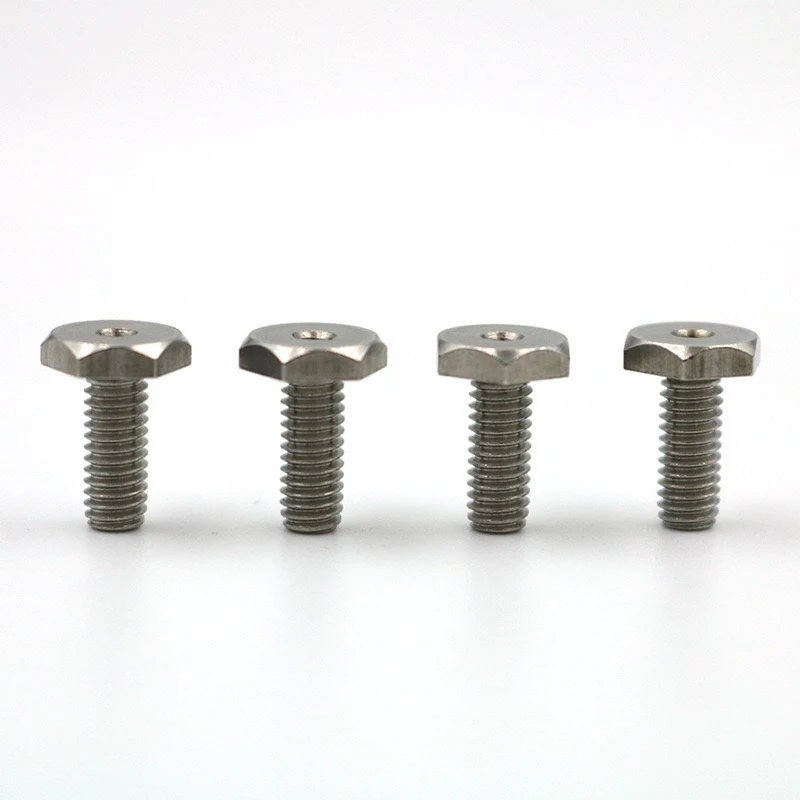

303 স্টেইনলেস স্টিলঅ-মানক বাঁক অংশ (বাহ্যিক ষড়ভুজ/অভ্যন্তরীণ/বাহ্যিক/ফাঁকা স্ক্রু) বিশেষভাবে ডিজাইন করা ফাস্টেনার। নিম্নলিখিতগুলির একটি বিশদ কাস্টমাইজেশন বিবরণ দেওয়া হয়েছে, যা পেশাদারিত্ব এবং ব্যবহারিকতা উভয়ই বিবেচনা করে।
1। মূল কাস্টমাইজেশন পরামিতি
উপাদান প্রয়োজনীয়তা
303 স্টেইনলেস স্টিল (সহজেই কাটতে পারে), এবং একটি উপাদান প্রতিবেদন প্রয়োজন।
Al চ্ছিক অতিরিক্ত চিকিত্সা: প্যাসিভেশন, যা জারা প্রতিরোধের উন্নতি করতে পারে
কাঠামোগত প্রকার
বাহ্যিক ষড়ভুজ মাথা: ফ্ল্যাট, বেধ জুড়ে প্রস্থ
অভ্যন্তরীণ/বাহ্যিক থ্রেড: থ্রেড স্পেসিফিকেশন (মেট্রিক/ইম্পেরিয়াল/আমেরিকান স্ট্যান্ডার্ড), নির্ভুলতা গ্রেড (6 এইচ/6 জি)
ফাঁকা নকশা: গর্তের অভ্যন্তরীণ ব্যাসের মাধ্যমে, প্রাচীরের বেধ সহনশীলতা
মূল আকার সহনশীলতা
বাইরের ব্যাস: ± 0.05 মিমি (যথার্থ অংশগুলি)
দৈর্ঘ্য: ± 0.1 মিমি (50 মিমি এর চেয়ে কম বা সমান), ± 0.2 মিমি (＞ 50 মিমি)
সহযোগীতা: 0.03 মিমি এর চেয়ে কম বা সমান (ফাঁকা স্ক্রুগুলির জন্য বিশেষ চিহ্নিতকরণ প্রয়োজন)
পৃষ্ঠ চিকিত্সা
ডিফল্ট: প্রাকৃতিক পলিশিং (আরএ 0.8μm এর চেয়ে কম বা সমান)
Ption চ্ছিক: নিকেল প্লাটিং (5-10μm), ইলেক্ট্রোলাইটিক পলিশিং (মেডিকেল গ্রেড)
Ii। অ-মানক নকশায় নোট
থ্রেডের জন্য বিশেষ প্রয়োজনীয়তা
অ-মানক দাঁত ধরণের জন্য ক্রস-বিভাগের অঙ্কন প্রয়োজন
ব্যাক-কাটিং খাঁজের আকারটি অবশ্যই অভ্যন্তরীণ অন্ধ গর্তগুলির জন্য চিহ্নিত করা উচিত (পিচের চেয়ে 1.5 গুণ বেশি বা সমান প্রস্তাবিত)
যান্ত্রিক বৈশিষ্ট্য
500 এমপিএর চেয়ে বেশি বা সমান টেনসিল শক্তি (তাপের চিকিত্সার প্রয়োজন হলে প্রাক-নোট)
হেড টর্ক পরীক্ষা (ডিআইএন 912 স্ট্যান্ডার্ড বা গ্রাহক-নির্দিষ্ট মান অনুসারে)
ফাঁকা কাঠামো যাচাইকরণ
প্রবাহ পরীক্ষা (তরল অংশগুলি চাপ স্তর সরবরাহ করতে হবে)
প্রাচীর বেধ অতিস্বনক পরীক্ষার প্রতিবেদন (al চ্ছিক)
Iii। উত্পাদন এবং গুণমান পরিদর্শন প্রক্রিয়া
প্রক্রিয়াজাতকরণ প্রযুক্তি
টার্নিং: সিএনসি সুইস মেশিন (φ3-20 মিমি এর ছোট অংশগুলির জন্য উপযুক্ত)
থ্রেড প্রসেসিং: ডাই/এক্সট্রুশন ছাঁচনির্মাণ (বাহ্যিক দাঁত), ট্যাপ/থ্রেড মিলিং (অভ্যন্তরীণ দাঁত)
মান নিয়ন্ত্রণ
সম্পূর্ণ পরিদর্শন আইটেম: মাথার আকার, থ্রেড গো/নো-গো গেজ (গো/নো-গো)
স্যাম্পলিং পরিদর্শন আইটেম: লবণ স্প্রে পরীক্ষা (72 এইচ নিরপেক্ষ লবণ স্প্রে), কঠোরতা (এইচআরবি 70-90)
ডকুমেন্ট ডেলিভারি
প্রয়োজনীয়: উপাদান শংসাপত্র, মাত্রা পরিদর্শন প্রতিবেদন, পৃষ্ঠ চিকিত্সা প্রক্রিয়া শীট
Ption চ্ছিক: 3 ডি অঙ্কন (ধাপের ফর্ম্যাট), পিপিএপি ফাইলগুলি (স্বয়ংচালিত শিল্প)
Iv। সাধারণ প্রয়োগের পরিস্থিতি
চিকিত্সা ডিভাইস: ডাইভার্সন পাইপগুলির জন্য ফাঁকা স্ক্রু (ইলেক্ট্রোলাইটিক পলিশিং প্রয়োজনীয়)
অটোমেশন সরঞ্জাম: সার্ভো মোটর ইনস্টলেশন জন্য অ-মানক ষড়ভুজ অংশ
সেমিকন্ডাক্টর: অতি-উচ্চ পরিষ্কার পরিচ্ছন্নতা 303 স্টেইনলেস স্টিল স্ক্রু (ভ্যাকুয়াম ডিগাসিং চিকিত্সা)
ভি। উদ্ধৃতি নির্দেশাবলী
সর্বনিম্ন অর্ডার পরিমাণ: 50-100 টুকরা (ট্রায়াল উত্পাদন)। ছাঁচগুলি 1000 টিরও বেশি টুকরোগুলির জন্য খোলা যেতে পারে
বিতরণ সময়: 7-15 দিন (জটিলতার উপর নির্ভর করে সমন্বিত)
ছাঁচ ফি: অ-মানক দাঁত টাইপ/বিশেষ আকারের কাঠামো পৃথকভাবে গণনা করা দরকার
নমুনা বা সিএডি অঙ্কন সরবরাহ করা উদ্ধৃতি প্রক্রিয়াটি গতি বাড়িয়ে তুলতে পারে। জটিল অংশগুলির জন্য, গ্রহণযোগ্যতার মানদণ্ডটি স্পষ্ট করার জন্য একটি প্রযুক্তিগত চুক্তিতে স্বাক্ষর করার পরামর্শ দেওয়া হয়।
উপরের স্তরযুক্ত বিশ্লেষণের মাধ্যমে, এই জাতীয় অ-মানক অংশগুলির কার্যকরী সারমর্ম এবং নকশার সীমানাগুলি দ্রুত উপলব্ধি করা যেতে পারে, যা ইঞ্জিনিয়ারিং নির্বাচন বা কাস্টমাইজেশন যোগাযোগের জন্য সুবিধাজনক।
