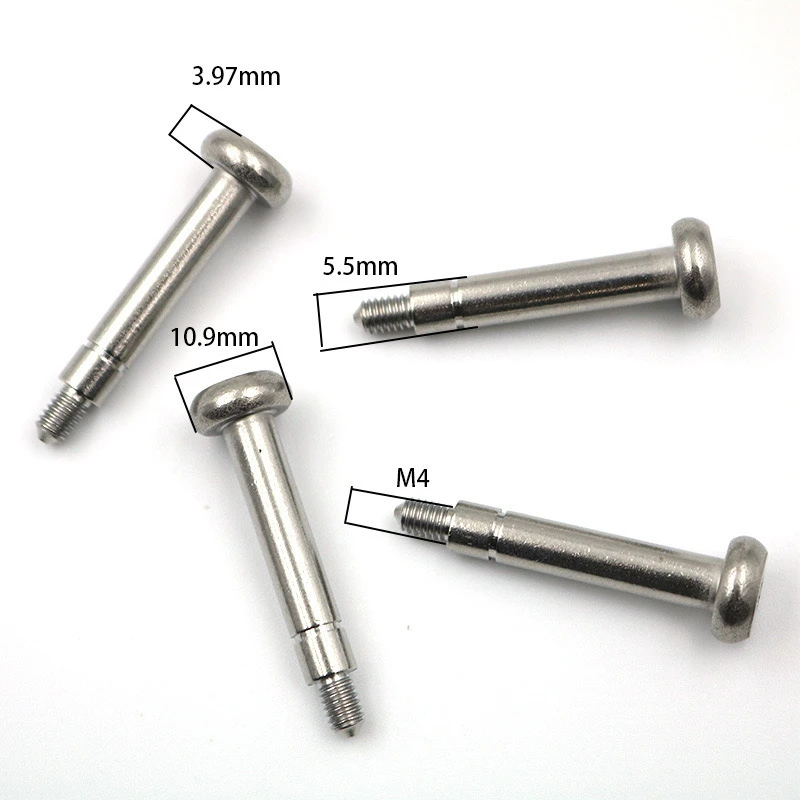

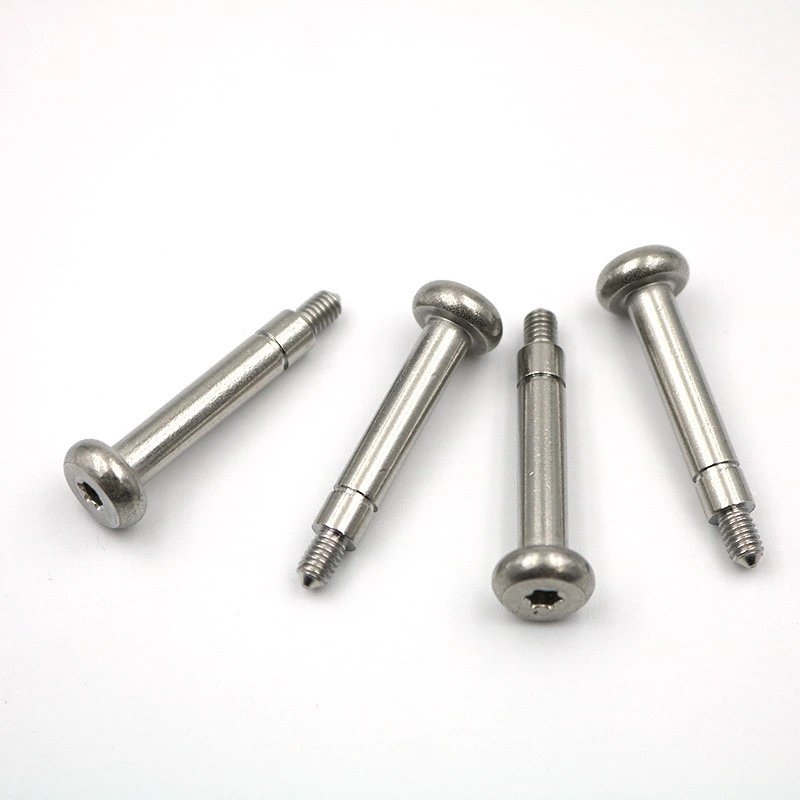

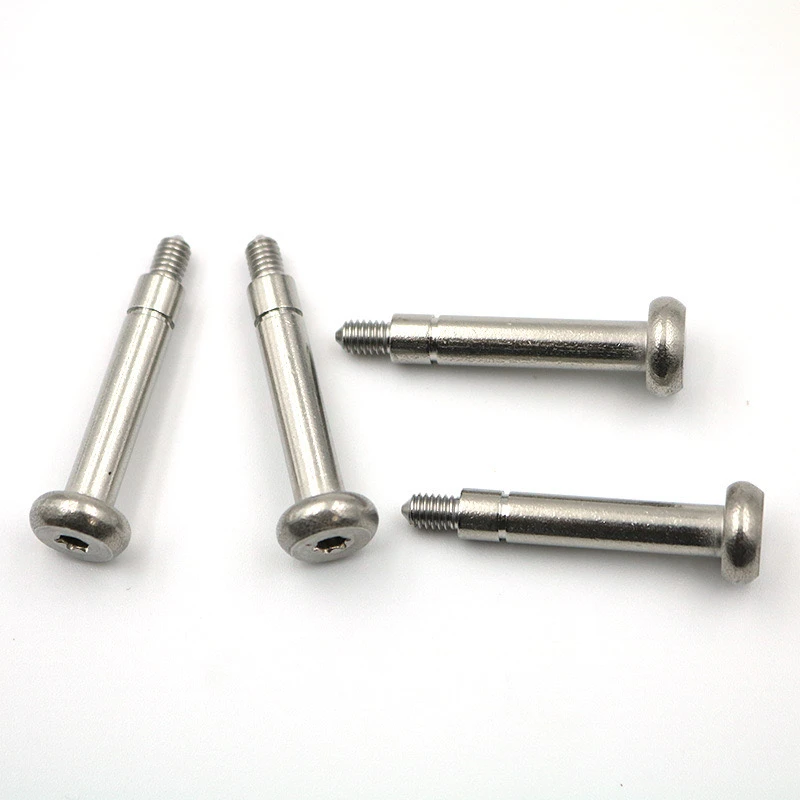

304 স্টেইনলেস স্টিলপ্যান হেড, বরই ব্লসম পয়েন্ট লেজ, মার্কিন 6-32/এম 3/এম 4 স্ক্রু (টি 10/টি 15 স্লটেড স্টেপ ডিজাইন সহ) বহুমুখী ফাস্টেনার। নীচে তাদের কাস্টমাইজেশনের জন্য একটি বিশদ প্রযুক্তিগত সমাধান দেওয়া আছে।
1। বেসিক প্যারামিটার নিশ্চিতকরণ
উপাদান স্ট্যান্ডার্ড: 304 স্টেইনলেস স্টিল (গ্রেড এ 2), এএসটিএম এফ 593/এআইএসআই স্ট্যান্ডার্ডগুলির সাথে অনুগত; লবণ স্প্রে পরীক্ষা 96H এর চেয়ে বেশি বা সমান।
মিশ্র স্পেসিফিকেশন উপলভ্য: মার্কিন 6-32 থ্রেড, মেট্রিক এম 3 এবং এম 4 (পৃথক উদ্ধৃতি প্রয়োজনীয়)। থ্রেড দৈর্ঘ্য 2x ব্যাসে ডিফল্ট এবং সামঞ্জস্যযোগ্য।
Ii। বিশেষ মাথা প্রয়োজনীয়তা
প্যান হেড, বরই ব্লসম যৌগিক কাঠামো
প্যান হেড ব্যাস: 6-32 এর জন্য φ6.5 মিমি ± 0.1, এম 3 এর জন্য .55.5 মিমি, এম 4 এর জন্য φ7 মিমি
পেন ব্লসম খাঁজ প্রকার: টি 10 (ফ্ল্যাট জুড়ে 2.74 মিমি) / টি 15 (ফ্ল্যাট জুড়ে 3.27 মিমি), খাঁজ গভীরতা সহ স্ক্রু ব্যাসের 1.2 গুণ বেশি বা সমান।
Iii। কী লেজ বৈশিষ্ট্য
পয়েন্টযুক্ত লেজ ডিজাইন: সীসা কোণ 30 ডিগ্রি ± 2 ডিগ্রি, ক্ষতি রোধ করতে টিপটিতে 0.2 মিমি ফ্ল্যাট প্রান্তটি ধরে রাখার সাথে।
গ্রোভিং পদক্ষেপ: আন্ডারকাট প্রস্থ 0.8-1 মিমি, স্টেপ ট্রানজিশন আর কোণ 0.2 মিমি এর চেয়ে কম বা সমান। আনথ্রেডড পালিশড স্টেম বিভাগগুলি অনুমোদিত।
Iv। পৃষ্ঠের চিকিত্সার বিকল্পগুলি
স্ট্যান্ডার্ড ফিনিস
ইলেক্ট্রোলাইটিক পলিশিং
প্যাসিভেশন (এএসটিএম এ 967 অনুসারে)
Al চ্ছিক আপগ্রেড: নিকেল প্লাটিং (5-8μm), টেফলন লেপ (12-15μm)।
ভি। গুণমান নিয়ন্ত্রণ
পরীক্ষার আইটেম:
থ্রেড গো/না - যান গেজ পরীক্ষা (যান/না - যান)
হেড টর্ক পরীক্ষা (6-32 মিমি অবশ্যই 4.5 এন · মি পৌঁছাতে হবে)
লবণ স্প্রে পরীক্ষার নমুনা
শংসাপত্র প্রয়োজন
উপাদান প্রতিবেদন (নি/সিআর সামগ্রী সহ)
ROHS/পৌঁছনো সম্মতি বিবৃতি
ষষ্ঠ। প্যাকেজিং এবং বিতরণ
স্ট্যান্ডার্ড প্যাকেজিং:
অভ্যন্তরীণ প্যাকেজিং: মরিচা - প্রুফ পেপার + পিই ব্যাগ
বাইরের প্যাকেজিং: কার্টন (1000 টুকরা/কার্টন, মোট ওজন 15 কেজি এর চেয়ে কম বা সমান)
কাস্টমাইজেশন পরিষেবা:
লেজার চিহ্নিতকরণ (অবস্থান/সামগ্রী কাস্টমাইজ করা যেতে পারে)
মিশ্র অনুপাত আলোচনা সাপেক্ষে (যেমন, টি 10/টি 15 খাঁজ অনুপাত)
Vii। নোট
বিতরণ সময়: ছাঁচ বিকাশ: 7 কার্যদিবস (নতুন স্পেসিফিকেশন)
উপাদান প্রতিবেদন (নি/সিআর সামগ্রী সহ)
ROHS/পৌঁছনো সম্মতি বিবৃতি
ষষ্ঠ। প্যাকেজিং এবং বিতরণ
স্ট্যান্ডার্ড প্যাকেজিং:
অভ্যন্তরীণ প্যাকেজিং: মরিচা - প্রুফ পেপার + পিই ব্যাগ
বাইরের প্যাকেজিং: কার্টন (1000 টুকরা/কার্টন, মোট ওজন 15 কেজি এর চেয়ে কম বা সমান)
কাস্টমাইজেশন পরিষেবা:
লেজার চিহ্নিতকরণ (অবস্থান/সামগ্রী কাস্টমাইজ করা যেতে পারে)
মিশ্র অনুপাত আলোচনা সাপেক্ষে (যেমন, টি 10/টি 15 খাঁজ অনুপাত)
Vii। নোট
বিতরণ সময়: ছাঁচ বিকাশ: 7 কার্যদিবস (নতুন স্পেসিফিকেশন)
উত্পাদন সীসা সময়: 15-20 দিন
সর্বনিম্ন অর্ডার পরিমাণ:
স্ট্যান্ডার্ড স্পেসিফিকেশন: 5000 টুকরা/ডিজাইন
বিশেষ স্পেসিফিকেশন: 10,000 টুকরা বা আরও বেশি
আমরা নিম্নলিখিত মূল মাত্রাগুলি নিশ্চিত করতে অঙ্কন সরবরাহ করার পরামর্শ দিচ্ছি:
① ② ধাপের ব্যাস এবং প্রধান থ্রেড ব্যাসের মধ্যে ট্রানজিশন সহনশীলতা
He হেক্সালোবুলার সকেট এবং মাথার বাইরের প্রান্তের মধ্যে সর্বনিম্ন প্রাচীরের বেধ
De পয়েন্টযুক্ত লেজের সোজা দৈর্ঘ্য প্রয়োজনীয়
উপরের নকশার মাধ্যমে, এই স্ক্রু দক্ষতা, নির্ভরযোগ্যতা এবং অভিযোজনযোগ্যতার ক্ষেত্রে সাধারণ ফ্ল্যাট - হেড মেশিন স্ক্রুগুলি উল্লেখযোগ্যভাবে ছাড়িয়ে যায়, এটি যথার্থ সমাবেশের জন্য একটি পছন্দসই সমাধান করে তোলে।
