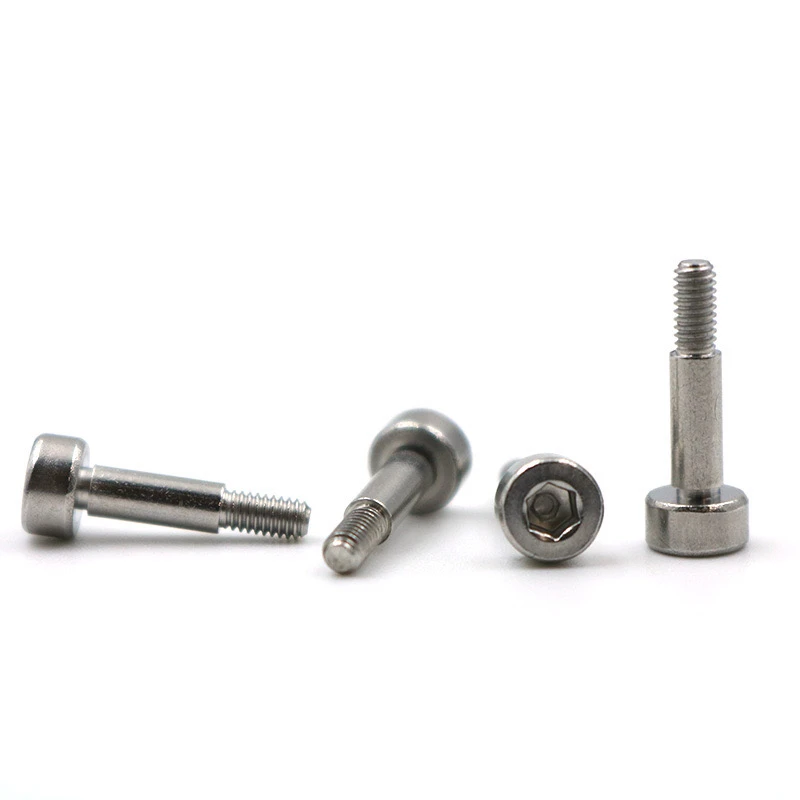

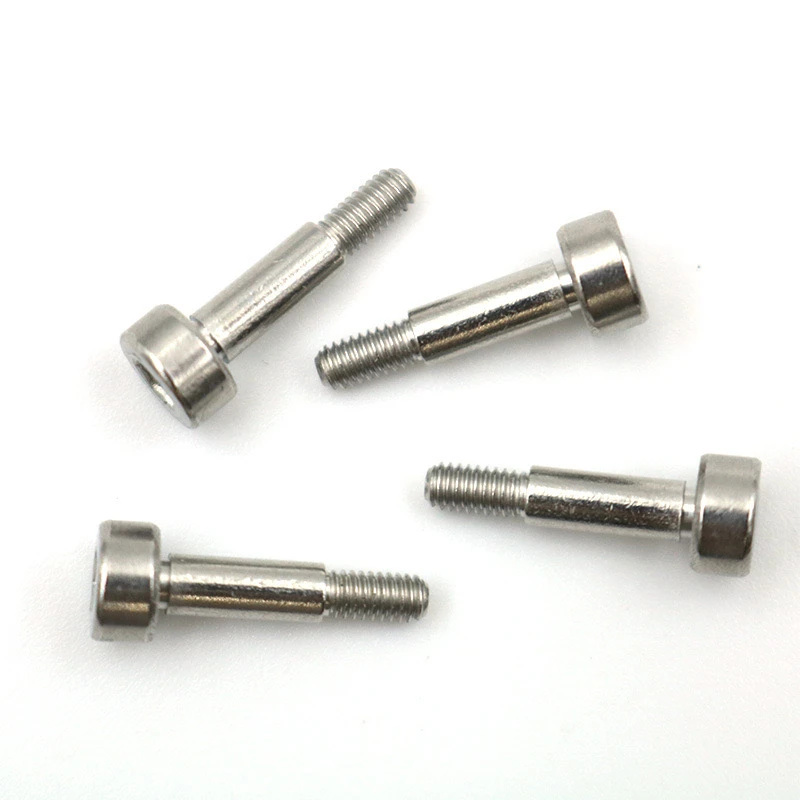

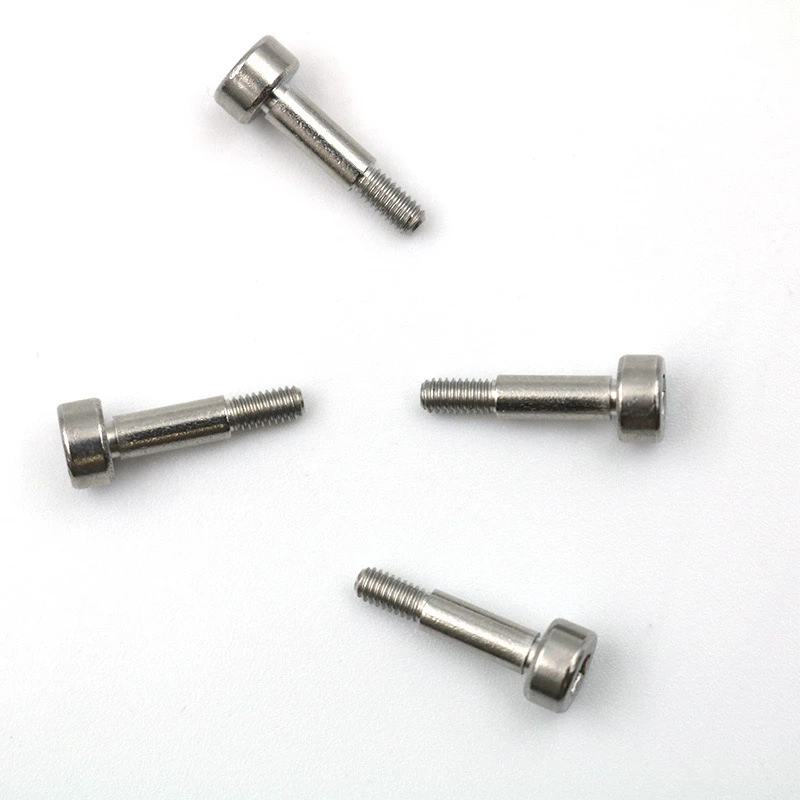

2-56 ইউএনসিস্টেইনলেস স্টিল হেক্সাগন সকেট হেড ক্যাপ স্ক্রুএকটি শ্যাফ্ট কাঁধের চারপাশে ডিজাইন করা একটি যথার্থ ফাস্টেনার। এটি অবস্থান, সীমাবদ্ধকরণ বা বিশেষ যান্ত্রিক বৈশিষ্ট্যগুলির প্রয়োজন সমাবেশ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। নীচে এর কাস্টম প্রয়োজনীয়তার বিশদ বিবরণ দেওয়া হল।
1। বেসিক প্যারামিটার প্রয়োজনীয়তা
থ্রেড স্পেসিফিকেশন: 2-56 ইউএনসি।
উপাদান: মরিচা প্রতিরোধের গ্রেড নির্দিষ্ট করে 304/316 স্টেইনলেস স্টিলের মধ্যে উপলব্ধ। টাইটানিয়াম অ্যালো এবং অ্যালো স্টিলের মতো উপকরণগুলিও পাওয়া যায়।
পৃষ্ঠতল চিকিত্সা: প্যাসিভেশন, নিকেল প্লাটিং, ইলেক্ট্রোপলিশিং, পিটিএফই লেপ ইত্যাদি
Ii। কাঠামোগত বৈশিষ্ট্য
মাথা নকশা
ষড়ভুজ সকেট স্পেসিফিকেশন: 0.05 "বা কাস্টমাইজযোগ্য।
মাথা ব্যাস: স্ট্যান্ডার্ড 4.0 মিমি (সামঞ্জস্যযোগ্য)।
মাথা উচ্চতা: 2.0 মিমি (অবশ্যই হেক্সাগন সকেট গভীরতার সাথে মেলে)।
কাঁধ/রাবার কাঁধ
পালিশ রড ব্যাস: .52.5 মিমি ± 0.02 মিমি (অবশ্যই প্রধান থ্রেড ব্যাসের চেয়ে বড় হতে হবে)।
পদক্ষেপের উচ্চতা: 1.5 মিমি (সহনশীলতা ± 0.05 মিমি প্রয়োজন)।
স্টপ ফাংশন: যান্ত্রিক স্টপ হিসাবে অভিনয় করে ধাপের পৃষ্ঠ এবং থ্রেডের মধ্যে একটি মসৃণ রূপান্তর নিশ্চিত করে।
থ্রেড দৈর্ঘ্য: সমাবেশের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজযোগ্য (যেমন, 5 মিমি, 8 মিমি ইত্যাদি)।
মোট দৈর্ঘ্য: নির্দিষ্ট করা (যেমন, 12 মিমি, মাথা, পালিশ রড এবং থ্রেডযুক্ত উপাদানগুলি সহ)।
Iii। মূল প্রক্রিয়া প্রয়োজনীয়তা
সহনশীলতার মান: পালিশ রড: এইচ 7 সহনশীলতা।
থ্রেড: এএনএসআই বি 1.1 স্ট্যান্ডার্ড, গো/নো-গেজ পরিদর্শন মেনে চলে।
ঘনত্ব: পালিশ রড এবং থ্রেড অক্ষের মধ্যে বিচ্যুতি 0.03 মিমি এর চেয়ে কম বা সমান।
সারফেস ফিনিস: পালিশড রড: আরএ 0.8μm এর চেয়ে কম বা সমান (মিরর টার্নিং বা গ্রাইন্ডিং)। থ্রেডেড: আরএ 1.6μm এর চেয়ে কম বা সমান।
তাপ চিকিত্সা: প্রয়োজনে কঠোরতা নির্দেশ করুন (যেমন, 316 স্টেইনলেস স্টিল সলিউশন চিকিত্সা, এইচআরসি 22-28)।
Iv। পরীক্ষা এবং শংসাপত্র
সম্পূর্ণ পরিদর্শন আইটেম: মাত্রিক সহনশীলতা, থ্রেড গো/নো-গো, পৃষ্ঠের ত্রুটিগুলি (ক্র্যাকস/বার্স)।
স্পট পরিদর্শন আইটেম: লবণ স্প্রে পরীক্ষা (যেমন, 48 ঘন্টা নিরপেক্ষ লবণ স্প্রে), উপাদান বর্ণালী বিশ্লেষণ।
শংসাপত্র: একটি উপাদান মানের পরীক্ষার প্রতিবেদন (এমটিসি) এবং একটি যান্ত্রিক বৈশিষ্ট্য পরীক্ষার প্রতিবেদন সরবরাহ করুন (যেমন, 700 এমপিএর চেয়ে বেশি বা সমান টেনসিল শক্তি)।
ভি। প্যাকেজিং এবং ডেলিভারি প্যাকেজিং পদ্ধতি: ব্লিস্টার ট্রে (অ্যান্টি-স্ক্র্যাচ), ভ্যাকুয়াম ব্যাগ (অ্যান্টি-অক্সিডেশন), বা গ্রাহকের প্রয়োজনীয়তা অনুসারে।
লেবেল সনাক্তকরণ: ব্যাচ নম্বর, উপাদান, স্পেসিফিকেশন, পরিমাণ।
সর্বনিম্ন অর্ডার পরিমাণ: 500-1000 টুকরা (ছোট ট্রায়াল রানের জন্য আলোচনা সাপেক্ষে)।
নেতৃত্বের সময়: 15-20 দিন (ছাঁচ/প্রক্রিয়া অসুবিধা নিশ্চিতকরণের সাপেক্ষে)।
ষষ্ঠ। নোট
বিশেষ প্রয়োজনীয়তা: যদি উচ্চ-তাপমাত্রা/ক্ষয়কারী পরিবেশে ব্যবহৃত হয় তবে উপাদান বা প্রক্রিয়া সামঞ্জস্য করার জন্য অগ্রিম বিজ্ঞপ্তি প্রয়োজন।
অঙ্কন নিশ্চিতকরণ: মূল মাত্রা সহ সিএডি অঙ্কন বা স্কিম্যাটিক্সের পরামর্শ দেওয়া হয়।
প্রোটোটাইপ স্টেজ: মাত্রা এবং কার্যকারিতা যাচাই করতে 3-5 টি নমুনা সরবরাহ করা হয়।
উপরের তথ্যগুলি প্রকৃত প্রয়োগের দৃশ্যের (যেমন, চিকিত্সা সরঞ্জাম, যথার্থ যন্ত্র) এর ভিত্তিতে আরও পরিমার্জন করা যেতে পারে। সরবরাহকারী বিশদ যেমন লোড প্রয়োজনীয়তা এবং সমাবেশ পদ্ধতি (যেমন, একটি হস্তক্ষেপ ফিটের জন্য পালিশ রড সহনশীলতার সমন্বয় প্রয়োজন) এর সাথে যোগাযোগের জন্য সুপারিশ করা হয়।
