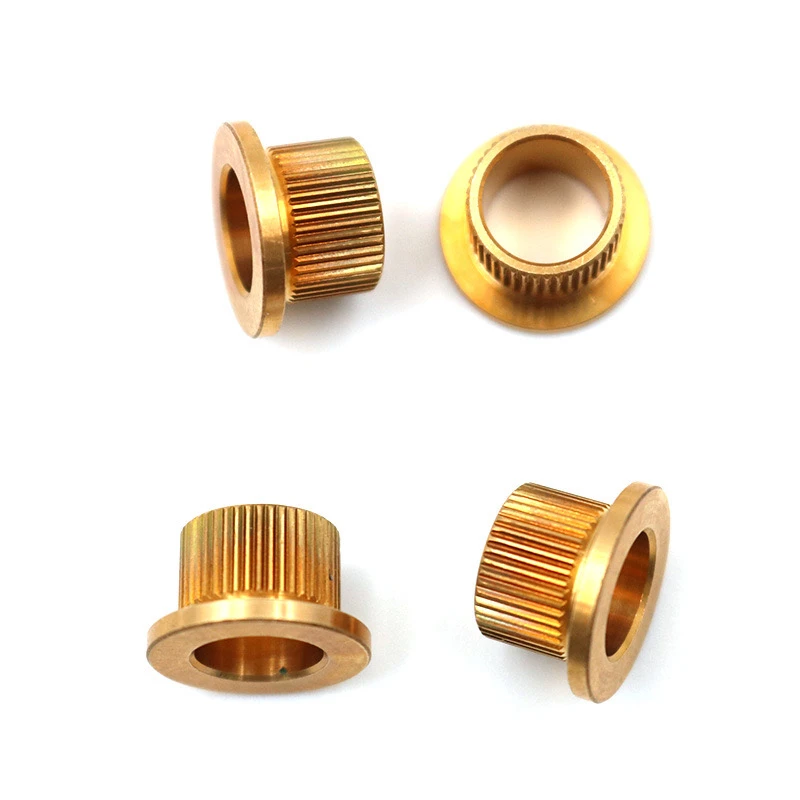

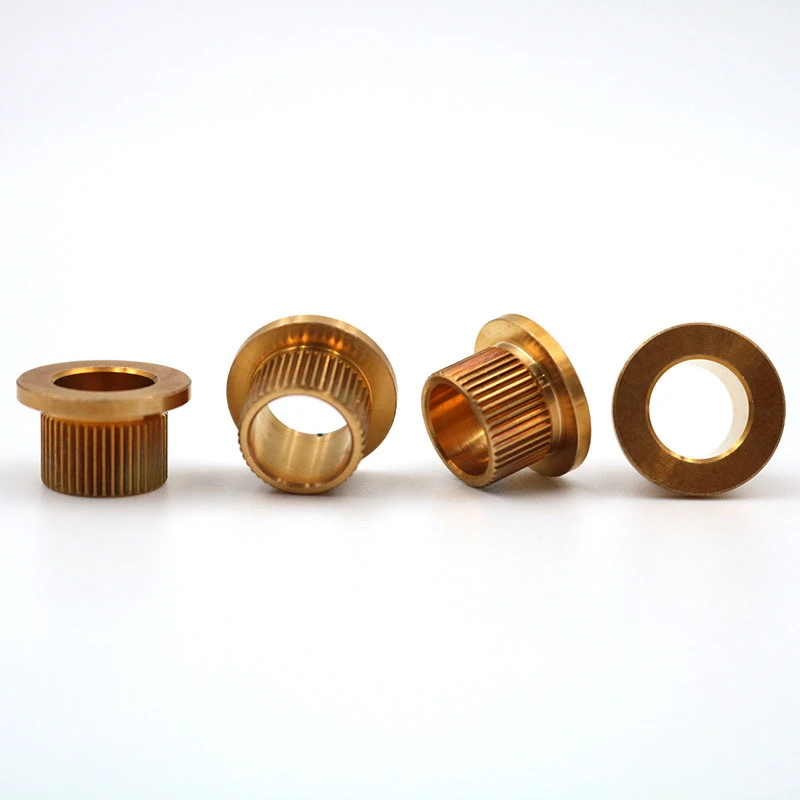

ব্রাস নুরল্ডস্টেপ ফ্ল্যাঞ্জ রিভেটগুলি বিশেষভাবে ডিজাইন করা রিভেটস যা একাধিক কাঠামোগত এবং কার্যকরী বৈশিষ্ট্যগুলিকে একত্রিত করে। এগুলি প্রাথমিকভাবে বেঁধে দেওয়া, অ্যান্টি-স্লিপ বৈশিষ্ট্য বা নান্দনিকতার প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। নিম্নলিখিতগুলি তাদের কাস্টমাইজেশনের বিশদ বিবরণ, স্পষ্টভাবে কাঠামোগত এবং কী পরামিতি এবং সতর্কতাগুলিতে ফোকাস করে।
I. কোর স্পেসিফিকেশন
উপাদান
ব্রাস গ্রেড: এইচ 62। উপাদান শংসাপত্র (আরওএইচএস/পৌঁছনো শংসাপত্রের প্রয়োজনীয়) প্রয়োজন।
পৃষ্ঠের চিকিত্সা: প্রাকৃতিক পোলিশ/নিকেল ধাতুপট্টাবৃত (জারণ সুরক্ষার জন্য প্যাসিভেশন/প্যাসিভেশন (5μm এর চেয়ে বেশি বা সমান বেধ)/প্যাসিভেশন।
কাঠামোগত পরামিতি

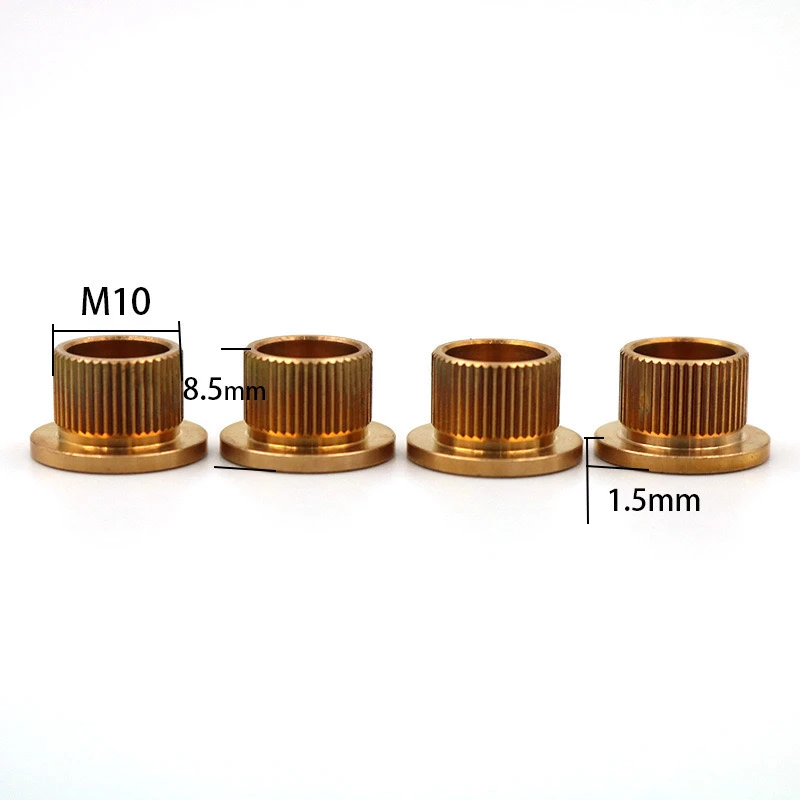

পদক্ষেপ ডিজাইন
মাথা ব্যাস: গ্রাহক-সরবরাহিত অঙ্কন বা স্পেসিফিকেশন।
শ্যাফ্ট ব্যাস: সাধারণত মাথার চেয়ে 0.5-1 মিমি ছোট।
পদক্ষেপের উচ্চতা: 1-3 মিমি (সমাবেশ ছাড়পত্রের ভিত্তিতে সামঞ্জস্যযোগ্য)।
NURL টাইপ: স্ট্রেইট/ক্রস-শস্য নুরলিং (প্রস্তাবিত পিচ 0.6 মিমি, দাঁত উচ্চতা 0.2 মিমি অ্যান্টি-স্লিপ বৈশিষ্ট্যগুলির জন্য)।
নুরল্ড অঞ্চল দৈর্ঘ্য: মোট শ্যাঙ্ক দৈর্ঘ্যের 1/3-1/2 (শেষ অবস্থান সহনশীলতা ± 0.2 মিমি প্রয়োজন)।
পারফরম্যান্স স্পেসিফিকেশন
টেনসিল শক্তি: 300 এমপিএর চেয়ে বড় বা সমান (H62 ব্রাসের জন্য সাধারণ মান)। শিয়ার ফোর্স: 2000 এন এর চেয়ে বড় বা সমান (অ্যাপ্লিকেশন দৃশ্যের ভিত্তিতে যাচাই করা)।
Ii। মূল প্রক্রিয়াকরণ কৌশল
ঠান্ডা শিরোনাম: ওয়েল্ডিং এড়াতে মাথা এবং পদক্ষেপটি অবিচ্ছিন্নভাবে গঠিত হয়। বুর্স প্রতিরোধে বাঁক শেষ করার পরে নুরলিং শেষ করতে হবে।
সহনশীলতা নিয়ন্ত্রণ
ব্যাস সহনশীলতা: ± 0.05 মিমি (যথার্থ সমাবেশের প্রয়োজনীয়তা)।
মোট দৈর্ঘ্য (এল): ± 0.1 মিমি (10 মিমি/15 মিমি হিসাবে স্ট্যান্ডার্ড আকারের জন্য)।
বিশেষ প্রয়োজনীয়তা
ফ্ল্যাঞ্জ চ্যাম্পার: 0.3 x 45 ডিগ্রি (সমাবেশ স্ক্র্যাচগুলি এড়াতে)। অভ্যন্তরীণ থ্রেড/গর্তের মাধ্যমে: যদি প্রাক-ড্রিলিংয়ের প্রয়োজন হয় তবে থ্রেডের আকার (যেমন, এম 4) বা গর্ত ব্যাস (Ø2 মিমি ± 0.05) নির্দিষ্ট করুন।
Iii। পরিদর্শন মান
মাত্রিক পরিদর্শন
প্রথম ব্যাচটি সম্পূর্ণরূপে পরিদর্শন করতে একটি প্রজেক্টর/সিএনসি 3 ডি স্ক্যানার ব্যবহার করুন (পরবর্তীকালে 5%এর এলোমেলো পরিদর্শন)।
নুরল্ড দাঁত প্রোফাইলের অখণ্ডতা পরীক্ষা করার দিকে মনোনিবেশ করুন (দাঁত নেই বা ধসে পড়া প্রান্তগুলি নেই)।
কার্যকরী পরীক্ষা
সল্ট স্প্রে পরীক্ষা: 48 ঘন্টা পরে কোনও মরিচা নেই (নিকেল ধাতুপট্টাবৃত)।
টর্ক পরীক্ষা: ইনস্টলেশন এবং শক্ত করার অনুকরণ করে (যদি 3 এন · এম এর চেয়ে বেশি বা সমান হয় তবে)।
ভি। এফএকিউ
ডিজাইনের দ্বন্দ্ব: স্ট্রেস ঘনত্ব এড়াতে নুরল্ড অঞ্চল এবং পদক্ষেপের মধ্যে দূরত্ব অবশ্যই 1 মিমি বা সমান হতে হবে।
উপাদান বিকল্প: যদি উচ্চতর শক্তি প্রয়োজন হয় তবে অ্যালুমিনিয়াম ব্রোঞ্জ (সি 95400, 30% বেশি ব্যয়) সুপারিশ করা হয়।
শংসাপত্রের প্রয়োজনীয়তা: স্বয়ংচালিত/চিকিত্সা শিল্পগুলিতে আইএসও 9001 বা আইএটিএফ 16949 শংসাপত্রের প্রয়োজন।
যোগাযোগের ত্রুটিগুলি এড়াতে 2 ডি অঙ্কন বা 3 ডি মডেল সরবরাহ করার পরামর্শ দেওয়া হয় এবং সমালোচনামূলক মাত্রাগুলিকে অগ্রাধিকার দেওয়া নির্দেশিত হয়।
এই পণ্যটি ইনস্টলেশন দক্ষতা এবং পরিবেশগত সামঞ্জস্যের ভারসাম্য বজায় রাখে, এটি ব্রাস ফাস্টেনারদের মধ্যে একটি অত্যন্ত কার্যকরী সমাধান করে তোলে।
