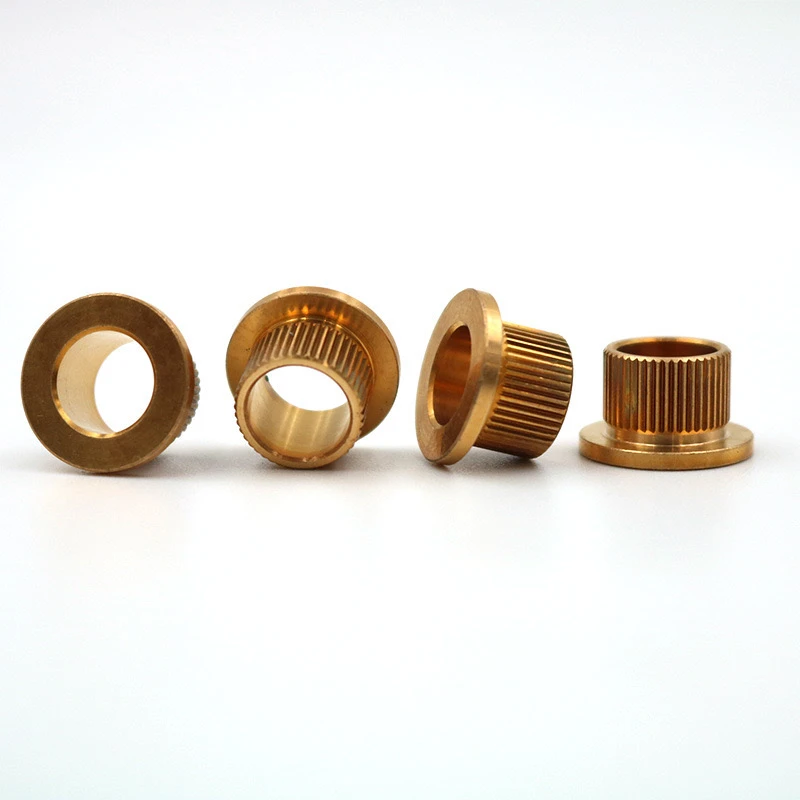

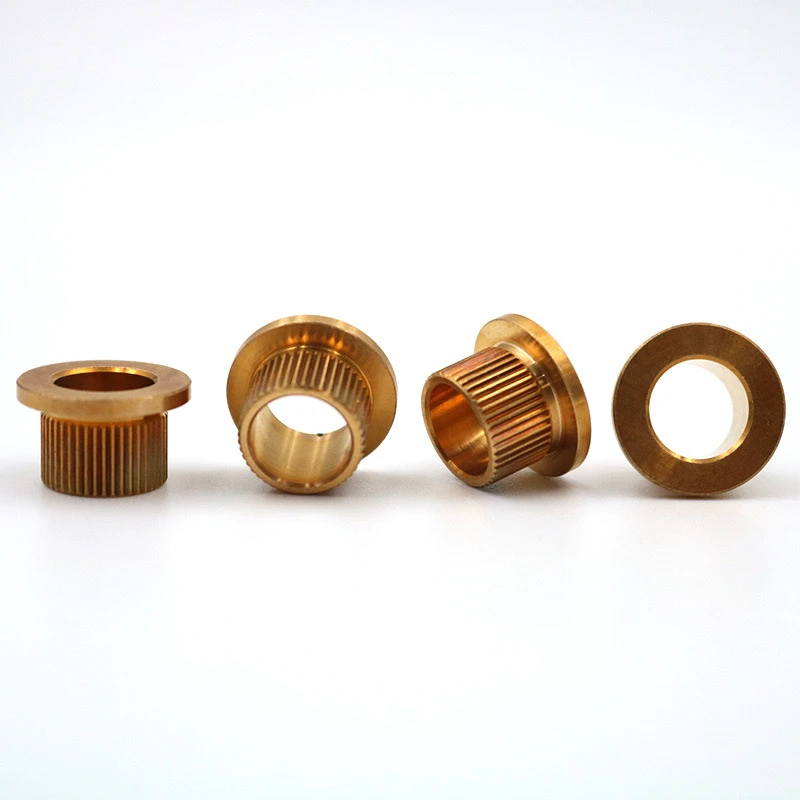

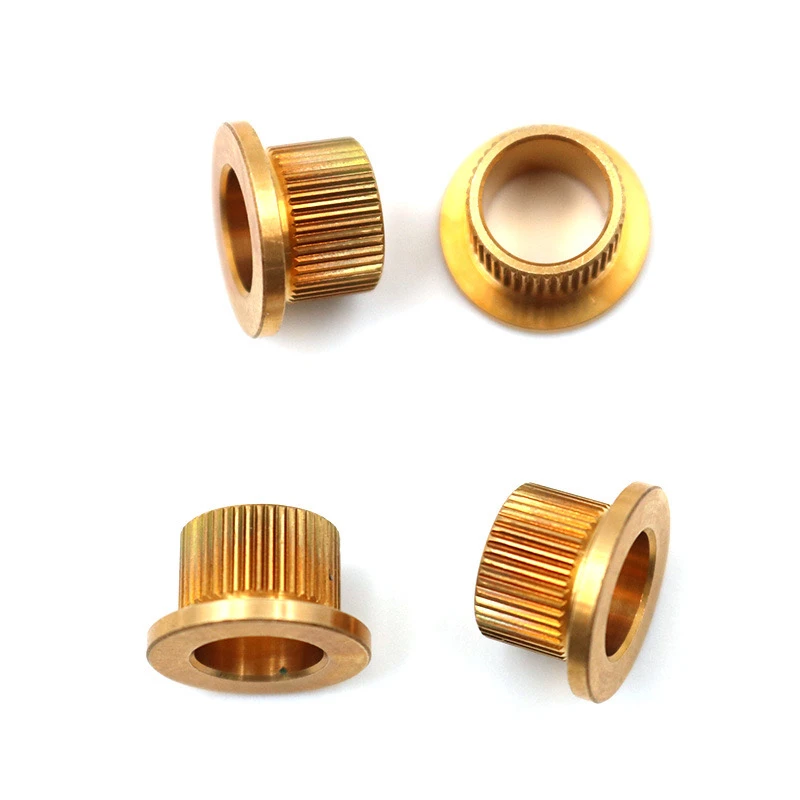

একটি পিতল নুরলড পদক্ষেপফ্ল্যাঞ্জ রিভেট একটি বিশেষভাবে ডিজাইন করা রিভেট যা একাধিক কাঠামোগত এবং কার্যকরী বৈশিষ্ট্যগুলি . এর মূল ফাংশন এবং বৈশিষ্ট্যগুলি একত্রিত করে . নিম্নলিখিত হিসাবে নিয়মিতভাবে সংক্ষিপ্ত করা যেতে পারে
1. মূল প্যারামিটার কাস্টমাইজেশন প্রয়োজনীয়তা
উপাদান স্পেসিফিকেশন
উপাদান: H62 বা H65 ব্রাস, লিড ব্রাস সি 3604 এছাড়াও কাটিয়া কর্মক্ষমতা উন্নত করতে নির্বাচন করা যেতে পারে
কঠোরতা: এইচআরবি 55-75, তাপ চিকিত্সার স্থিতি চিহ্নিত করা দরকার
টেনসিল শক্তি: 300 এমপিএর চেয়ে বেশি বা সমান, সামরিক গ্রেডের 400 এমপিএর চেয়ে বেশি বা সমান প্রয়োজন
কাঠামোগত মাত্রা
পদক্ষেপ ডিজাইন: মাথা ব্যাস ডি =1.5-2.0 × রড ব্যাস ডি, পদক্ষেপের উচ্চতা এইচ =0.3-0.5 ডি ডি
নুরলিংয়ের ধরণ: জাল নুরলিং, দাঁত পিচ 0.6-1.2 মিমি
ফ্ল্যাঞ্জ এজ: 45 ডিগ্রি চ্যাম্পার বা আর 0.2 ফিললেট (অ্যান্টি-বুর)
পৃষ্ঠ চিকিত্সা
ধাতুপট্টাবৃত: al চ্ছিক নিকেল, টিন বা প্যাসিভেশন চিকিত্সা
বিশেষ প্রয়োজনীয়তা: রাসায়নিক নিকেল প্লাটিং উচ্চ জারা প্রতিরোধের পরিস্থিতিগুলির জন্য উপযুক্ত
II .প্রক্রিয়া নিয়ন্ত্রণের মূল পয়েন্টগুলি
ঠান্ডা শিরোনাম 500 এর চেয়ে বড় বা সমান জীবন, 000 বার, সহযোগিতা: 0.05 মিমি এর চেয়ে কম বা সমান
নুরলিং প্রসেসিং: রেডিয়াল চাপ: 3-5 কেএন, ডাবল-হুইল নুরলিং মেশিন
পরীক্ষার মান
মূল আইটেমগুলি: হেড সার্কেল রানআউট 0.1 মিমি এর চেয়ে কম বা সমান, 90% এর চেয়ে বেশি বা সমান দাঁত প্রোফাইলের অখণ্ডতা নুরলিং
স্যাম্পলিং পরিকল্পনা: জিবি/টি 2828.1 II স্তর স্তর AQL1.0
III . অ্যাপ্লিকেশন অভিযোজন পরামর্শ
কাজের শর্ত ম্যাচিং
কম্পনের পরিবেশ: ফ্ল্যাঞ্জের পিছনে সেরেশন যুক্ত করার পরামর্শ দেওয়া হয়
পরিবাহী প্রয়োজনীয়তা: নন-প্লেটিং প্যাসিভেশন চিকিত্সার অগ্রাধিকার দিন
ইনস্টলেশন গাইডেন্স
রিভেটিং ফোর্সের গণনা: f =0.6 × × বি × হিসাবে (σb উপাদান শক্তি, যেমন ক্রস-বিভাগীয় অঞ্চল)
বোর্ড হোল সহনশীলতা: এইচ 11 স্তরের ম্যাচিংয়ের প্রস্তাব দেওয়া হয়
IV . কাস্টমাইজড পরিষেবা প্রক্রিয়া
প্রযুক্তিগত ডকিং
সরবরাহ করার জন্য প্রয়োজনীয়:
অ্যাসেম্বলি ক্রস-সেকশন ডায়াগ্রাম (সংলগ্ন অংশগুলির উপাদান এবং বেধ চিহ্নিত করা)
পরিবেশগত পরীক্ষার প্রতিবেদন (যেমন লবণ স্প্রে পরীক্ষার প্রয়োজনীয়তা)
উদ্ধৃতি চক্র
3 দিনের মধ্যে একটি সমাধান সরবরাহ করুন (1 এর চেয়ে কম, 000 টুকরো)
ছাঁচ ফি: ￥ 800-2, 000 (ইউনিটের দামে অন্তর্ভুক্ত করা যেতে পারে)
বিতরণ গ্যারান্টি
3 ডি স্ক্যানিং ডেটা সহ প্রথম টুকরোটির পূর্ণ আকারের প্রতিবেদন)
ব্যাচের ওয়ারেন্টি (উপাদান বর্ণালী বিশ্লেষণ সহ)
V . সাধারণ ব্যর্থতা এড়ানো
নুরলিং এবং স্লাইডিং: পিচটি 1.0 মিমি বেশি করে বাড়িয়ে দিন
ফ্ল্যাঞ্জ ক্র্যাকিং: 65% এর চেয়ে কম বা সমান ঠান্ডা শিরোনাম বিকৃতি নিয়ন্ত্রণ করুন
গ্যালভানিক জারা: অ্যালুমিনিয়াম অ্যালয়ের সাথে সরাসরি যোগাযোগ এড়িয়ে চলুন
এই সমাধানটি উত্পাদন সম্ভাব্যতা এবং অ্যাপ্লিকেশন নির্ভরযোগ্যতা উভয়ই বিবেচনায় নেয় এবং প্যারামিটার ওজনগুলি নির্দিষ্ট কাজের শর্ত অনুযায়ী . অভিযোজনযোগ্যতা যাচাই করতে একটি নমুনা পরীক্ষার ইনস্টলেশন সরবরাহ করার জন্য সুপারিশ করা হয় .
এই নকশাটি উপকরণ এবং কাঠামোর সমন্বিত অপ্টিমাইজেশনের মাধ্যমে কার্যকারিতা, নির্ভরযোগ্যতা এবং প্রক্রিয়া ব্যয়ের মধ্যে একটি ভারসাম্য অর্জন করে এবং ছোট এবং মাঝারি আকারের সরঞ্জামগুলির যথার্থ সমাবেশের প্রয়োজনের জন্য উপযুক্ত .
