হেক্স বাদাম কিভাবে সঠিকভাবে পরিমাপ করবেন: একটি সম্পূর্ণ অপারেটিং গাইড

ফাস্টেনার ম্যাচিং, নিরাপদ যান্ত্রিক সমাবেশ এবং সঠিক সংগ্রহের জন্য হেক্স বাদাম সঠিকভাবে পরিমাপ করা অত্যন্ত গুরুত্বপূর্ণ। ভুল পরিমাপ নাট-বোল্টের অমিল, সমাবেশে অসুবিধা এবং এমনকি নিরাপত্তার ঝুঁকির কারণ হতে পারে।

এই গাইড বিস্তারিত প্রদান করেহেক্স বাদামআপনাকে সঠিক পরিমাপ পদ্ধতি আয়ত্ত করতে সাহায্য করার জন্য পরিমাপ পদক্ষেপ।

হেক্স বাদামের বেসিক স্ট্রাকচার

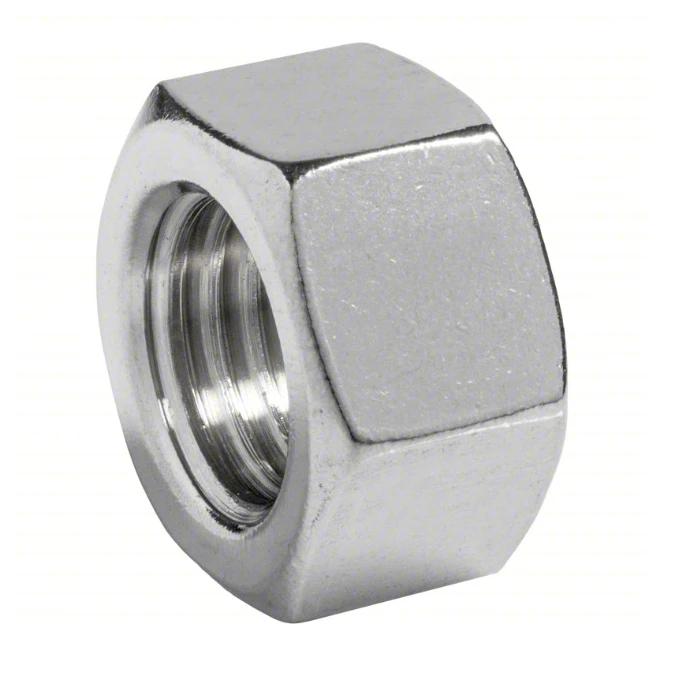

পরিমাপ করার আগে, হেক্স বাদামের মূল গঠন এবং মূল মাত্রাগুলি বোঝা প্রয়োজন। একটি হেক্স নাট হল একটি ষড়ভুজাকার ফাস্টেনার যা বোল্ট বা থ্রেড দিয়ে নিরাপদে অংশগুলিকে একসাথে বেঁধে রাখতে ব্যবহৃত হয়।

পরিমাপের সময় নিম্নলিখিত মূল মাত্রাগুলিতে মনোযোগ দিন:

ফ্ল্যাট জুড়ে (AF)

AF বলতে হেক্স নাটের দুটি সমান্তরাল বাহুর মধ্যবর্তী দূরত্ব বোঝায়। এটি বাদামের উপর চিহ্নিত একটি প্রাথমিক মাত্রা এবং এটি একটি রেঞ্চ বা সকেট নির্বাচন করার জন্য অত্যন্ত গুরুত্বপূর্ণ।

কর্নার জুড়ে (AC)

AC বলতে বোঝায় হেক্স নাটের দুটি বিপরীত কোণের মধ্যবর্তী দূরত্ব।

থ্রেড ব্যাস এবং পিচ

· থ্রেড ব্যাস: নাটের অভ্যন্তরীণ ব্যাস যা বোল্টের সাথে মিলিত হয়।

· পিচ: সংলগ্ন থ্রেডের মধ্যে দূরত্ব, মেট্রিক ইউনিটে মিলিমিটার এবং ইম্পেরিয়াল ইউনিটে থ্রেড প্রতি ইঞ্চিতে (TPI) পরিমাপ করা হয়।

বাদামের বেধ (উচ্চতা)

বেধ বলতে নীচ থেকে উপরের দিকে বাদামের উল্লম্ব উচ্চতা বোঝায়, যা থ্রেডের এনগেজমেন্ট দৈর্ঘ্য এবং ভার- বহন ক্ষমতাকে প্রভাবিত করে। অত্যধিক পাতলা বাদাম তার ভার-ধারণ ক্ষমতা কমিয়ে দেবে, যখন খুব পুরু একটি বাদাম স্থান এবং সমাবেশকে প্রভাবিত করতে পারে।

পরিমাপের জন্য প্রয়োজনীয় সরঞ্জাম

সঠিক পরিমাপ নিশ্চিত করতে, নিম্নলিখিত সরঞ্জামগুলি সুপারিশ করা হয়:

· ভার্নিয়ার ক্যালিপার বা ডিজিটাল ক্যালিপার:AF, AC, এবং পুরুত্ব পরিমাপ করতে ব্যবহৃত হয়।

· থ্রেড গেজ:পিচ পরিমাপ ব্যবহৃত.

· মাইক্রোমিটার (ঐচ্ছিক):ছোট বাদাম বা স্পষ্টতা বেধ পরিমাপের জন্য উপযুক্ত।

· ম্যাগনিফাইং গ্লাস বা সহায়ক আলোর উৎস:সঠিক পরিমাপ নিশ্চিত করে ছোট বাদাম বা জীর্ণ থ্রেড পরিদর্শন করতে সাহায্য করে।

টিপ:পরিমাপের আগে বাদাম এবং সরঞ্জামগুলি পরিষ্কার করুন যাতে পড়াকে প্রভাবিত করে ধুলো, তেল বা burrs এড়াতে।

হেক্স নাট পরিমাপ পদক্ষেপ

ধাপ 1 - বিপরীত ফ্ল্যাট পরিমাপ করুন (AF)

1. বাদামের দুটি সমান্তরাল ফ্ল্যাটের মধ্যে ক্যালিপার ক্ল্যাম্প করুন।

2. কৌণিক পরিমাপের কারণে সৃষ্ট ত্রুটিগুলি এড়াতে ক্যালিপারগুলিকে সমান্তরাল ফ্ল্যাটের লম্ব রাখুন৷

3. আলতো করে ক্যালিপারগুলি বন্ধ করুন, বাদামের পৃষ্ঠকে স্পর্শ করার জন্য যথেষ্ট; নিচে চাপবেন না

4. মাত্রা (মিলিমিটার বা ইঞ্চি) পড়ুন এবং রেকর্ড করুন।

5. স্পেসিফিকেশন নিশ্চিত করতে স্ট্যান্ডার্ড সাইজ চার্টের (ISO, DIN, ANSI) সাথে তুলনা করুন।

ধাপ 2 – তির্যক মাত্রা পরিমাপ করুন (AC)

1. ক্যালিপার দিয়ে দুই কোণার মধ্যে দূরত্ব পরিমাপ করুন।

2. নির্ভুলতা নিশ্চিত করতে বাদামের কোণার পয়েন্টগুলির সাথে ক্যালিপারগুলি সারিবদ্ধ রাখুন৷

3. স্পেস ডিজাইন বা উচ্চ-টর্ক অ্যাপ্লিকেশনে ব্যবহারের জন্য ডেটা রেকর্ড করুন৷

ধাপ 3 - থ্রেডের ব্যাস এবং পিচ পরিমাপ করুন

1. ক্যালিপার বা থ্রেড গেজ ব্যবহার করে বাদামের ভেতরের ব্যাস পরিমাপ করুন।

2. একটি থ্রেড গেজ দিয়ে পিচটি পরিমাপ করুন যাতে এটি বোল্টের সাথে মেলে, যেমন, M8 x 1.25. 3. পরিমাপের সাথে হস্তক্ষেপ না করার জন্য মসৃণতার জন্য থ্রেডগুলি পরীক্ষা করুন।

ধাপ 4 - বাদামের পুরুত্ব পরিমাপ করা

1. ক্যালিপার বা মাইক্রোমিটার ব্যবহার করে বাদামের নিচ থেকে উপরের দিকে উল্লম্ব উচ্চতা পরিমাপ করুন।

2. বাদাম স্পেসিফিকেশনের সাথে সম্মতি নিশ্চিত করতে একটি আদর্শ বেধের চার্টের বিপরীতে পরীক্ষা করুন।

3. বেধ থ্রেড এনগেজমেন্ট দৈর্ঘ্য এবং লোড- বহন ক্ষমতাকে প্রভাবিত করে; নিশ্চিত করুন যে নির্বাচিত বাদাম ডিজাইনের প্রয়োজনীয়তা পূরণ করে।



পরিমাপের সরঞ্জাম

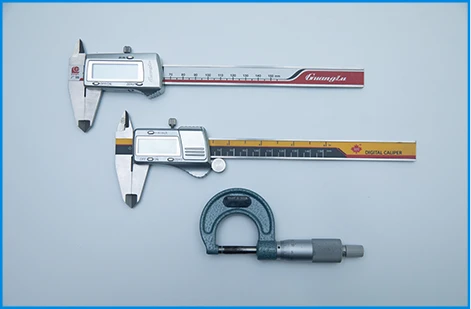

ক্লিপারস মাইক্রোমিটার

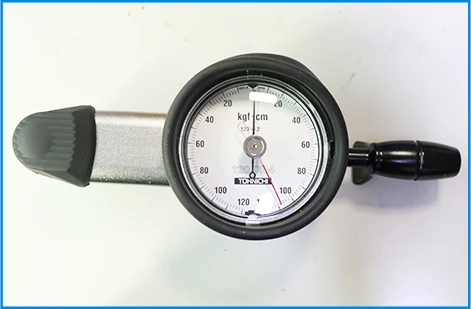

টর্ক

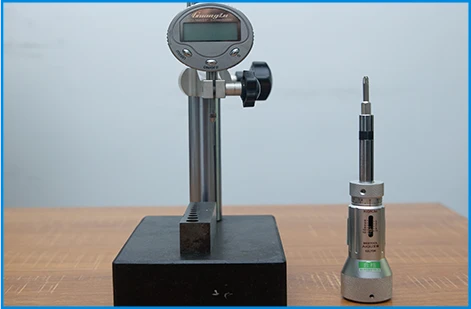

গভীরতার মাইক্রোমিটার

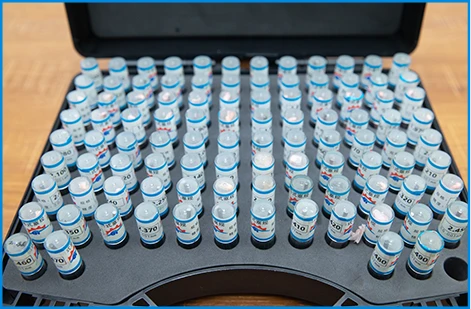

প্লাগ

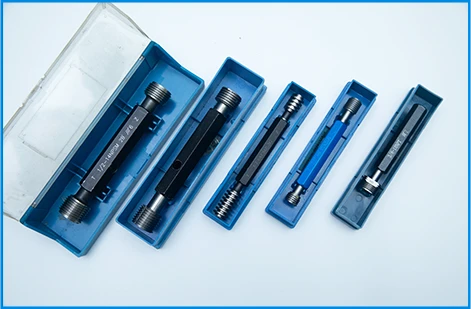

থ্রেড গেজ

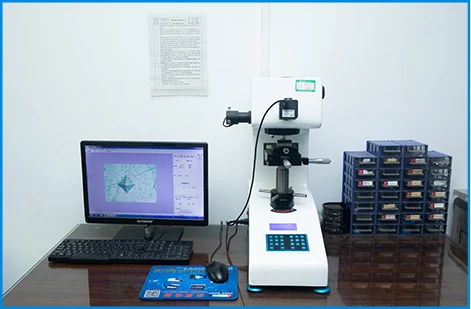

কঠোরতা পরীক্ষক

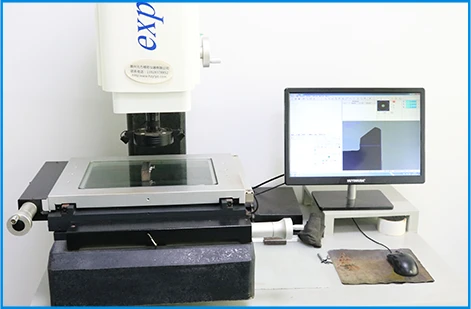

প্রজেক্টর

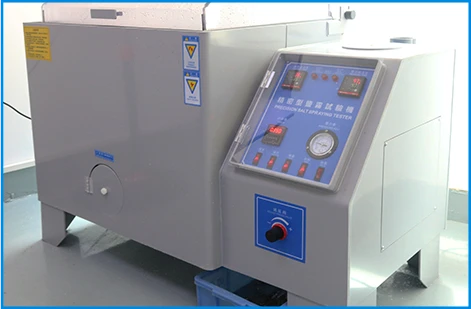

লবণ স্প্রে পরীক্ষা

ষড়ভুজ বাদাম পরিমাপ নির্ভুলতা উন্নত করার জন্য টিপস

একটি পরিষ্কার, স্থিতিশীল, এবং ভাল{0}}আলো পরিমাপ পরিবেশ চয়ন করুন৷

পরিমাপের আগে, টুল স্লিপেজ এবং ত্রুটি রোধ করতে কাজের পৃষ্ঠটি সমতল এবং কম্পন থেকে মুক্ত তা নিশ্চিত করুন। পর্যাপ্ত আলো বাদামের প্রান্ত এবং থ্রেডের বিবরণ পরিষ্কারভাবে দেখতে সাহায্য করে।

একই মাত্রা একাধিকবার পরিমাপ করুন এবং গড় নিন।

AF (বিপরীত দিক), AC (বিপরীত তির্যক) এবং পুরুত্বের মতো মূল মাত্রাগুলি কমপক্ষে তিনবার পরিমাপ করার এবং তারপরে গড় নেওয়ার পরামর্শ দেওয়া হয়। এটি এলোমেলো ত্রুটিগুলি হ্রাস করে এবং পরিমাপের ফলাফলগুলির নির্ভরযোগ্যতা উন্নত করে৷

নিশ্চিত করুন যে সরঞ্জামগুলি ব্যবহার করার আগে শূন্য এবং ক্যালিব্রেট করা হয়েছে।

ডিজিটাল ক্যালিপার, ভার্নিয়ার ক্যালিপার বা মাইক্রোমিটার ব্যবহার করার আগে অবশ্যই শূন্য করতে হবে। সঠিক ফলাফল নিশ্চিত করতে আপনার সরঞ্জামগুলি নিয়মিতভাবে ক্যালিব্রেট করুন, বিশেষ করে উচ্চ-নির্ভুলতা পরিমাপ বা দীর্ঘ-ব্যবহারের পরে৷

রেকর্ড পরিমাপ তথ্য

প্রতিটি পরিমাপের পরে, AF, AC, থ্রেড ব্যাস, পিচ এবং বেধ সহ একটি নোটবুক বা স্প্রেডশীটে মাত্রাগুলি রেকর্ড করার পরামর্শ দেওয়া হয়।

ইউনিট যাচাই করুন (মেট্রিক বা ইম্পেরিয়াল)

পরিমাপের সময় ইউনিটগুলিতে মনোযোগ দিন; মেট্রিক (মিলিমিটার) এবং ইম্পেরিয়াল (ইঞ্চি) মিশ্রিত করা উচিত নয়।

সাধারণ পরিমাপ ত্রুটি

অস্পষ্টতা সরঞ্জাম (যেমন শাসক) ব্যবহার করার ফলে উল্লেখযোগ্য ত্রুটি দেখা দেয়।

· অ-লম্ব কোণে পরিমাপ করলে AF বা AC বিচ্যুতি হয়।

থ্রেড ব্যাস, পিচ, বা পুরুত্ব উপেক্ষা করা ফিট ব্যর্থতার কারণ।

· মেট্রিক এবং ইম্পেরিয়াল ইউনিট মিশ্রিত করা ক্রয় ত্রুটির দিকে পরিচালিত করে।

সারাংশ

ষড়ভুজ বাদামের পরিমাপের জন্য বিপরীত ফ্ল্যাট (AF), বিপরীত তির্যক মাত্রা (AC), থ্রেড ব্যাস, পিচ এবং বেধের দিকে মনোযোগ দেওয়া প্রয়োজন। উপযুক্ত সরঞ্জাম ব্যবহার করে এবং কঠোরভাবে পদ্ধতিগুলি অনুসরণ করা নাট এবং বোল্টের মধ্যে একটি আঁটসাঁট ফিট নিশ্চিত করে, সমাবেশের সমস্যাগুলি এড়িয়ে যায়। সুনির্দিষ্ট পরিমাপ শুধুমাত্র যান্ত্রিক সমাবেশে সহায়তা করে না বরং সংগ্রহের দক্ষতা এবং নিরাপত্তার উন্নতি করে।
