Iপ্লাস্টিকের জন্য ব্রাস সন্নিবেশের nstallation
গরম গলে বাদাম:
হট গলানো এম্বেডিং সর্বাধিক সাধারণ এবং স্ট্যান্ডার্ড সন্নিবেশ পদ্ধতি। এটি সাধারণত একটি গরম গলিত মেশিন বা বাদাম এম্বেড করার জন্য একটি ম্যানুয়াল বৈদ্যুতিক সোল্ডারিং লোহা ব্যবহার করে করা হয়।
ইনজেকশন ছাঁচনির্মাণ বাদাম:
ইনজেকশন ছাঁচনির্মাণের জন্য বাদামের গর্তের আকারের উপর কঠোর নিয়ন্ত্রণ প্রয়োজন, সাধারণত 0.05 মিমি মধ্যে। এটি কারণ বাদামটি একটি ছাঁচনির্মাণ পিন দ্বারা স্থির করা হয় এবং ইনজেকশন ছাঁচনির্মাণ মেশিনে স্থাপন করা হয়। বাদামের গর্তের আকারটি ছাঁচনির্মাণ পিনের আকার দ্বারা নিয়ন্ত্রিত হয়।
অতিস্বনক বাদাম:
অতিস্বনক এম্বেডিং এমন একটি প্রক্রিয়া যা বাদাম এবং পৃষ্ঠ বা ওয়ার্কপিসের অভ্যন্তরীণ অণুগুলির মধ্যে ঘর্ষণ তৈরি করতে অতিস্বনক কম্পন ব্যবহার করে। এই ঘর্ষণ ইন্টারফেসে তাপমাত্রা উত্থাপন করে। তাপমাত্রা যখন উপাদানের নরমকরণ বিন্দুতে পৌঁছে যায় তখন বাদামটি প্লাস্টিকের অংশে এমবেড করা হয়। কম্পন বন্ধ হওয়ার পরে, ওয়ার্কপিসটি শীতল হয়ে যায় এবং চাপের মধ্যে শক্ত হয়।

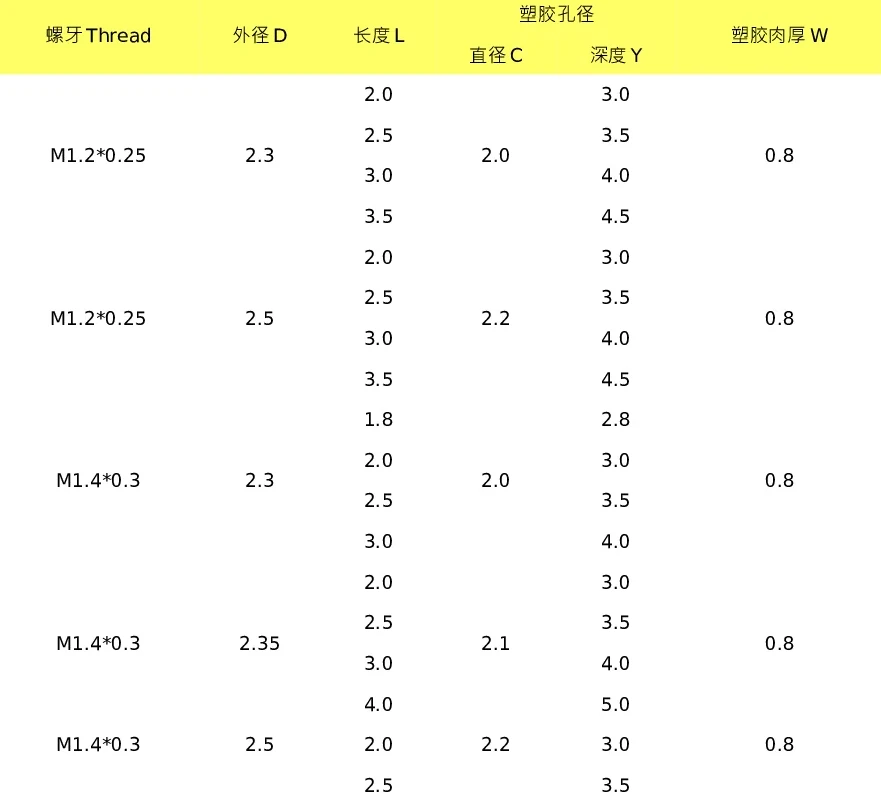

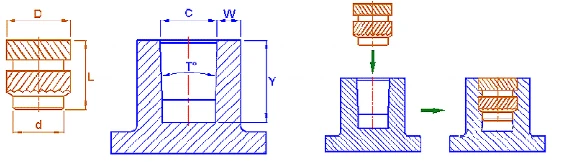

প্লাস্টিকের গর্ত ডিজাইন এবং বাদাম নির্বাচন পরামিতি
ডি মাত্রা (বাদাম বেস):
ডি ডাইমেনশনটি বাদাম বেস, এটি গাইডিং এবং পজিশনিং অংশ হিসাবেও উল্লেখ করা হয়। এম্বেড করার আগে, এটি প্লাস্টিকের অংশে ফিট করে, তাই যথাযথ অবস্থানের সুবিধার্থে ডি মাত্রাটি প্লাস্টিকের বসের গর্তের অভ্যন্তরীণ ব্যাসের (সি) এর চেয়ে ছোট হতে হবে।
ডি মাত্রা (বাদামের বাইরের ব্যাস):
ডি ডাইমেনশনটি বাদামের বাইরের ব্যাস, যা অবশ্যই প্লাস্টিকের বসের গর্তের অভ্যন্তরীণ ব্যাসের সাথে মেলে (সি)। সাধারণত, প্লাস্টিকের বসের গর্তের অভ্যন্তরীণ ব্যাস বাদামের বাইরের ব্যাসের চেয়ে প্রায় 0.25-0.3 মিমি ছোট।
এল মাত্রা (বাদামের দৈর্ঘ্য):
L বাদামের দৈর্ঘ্য উপস্থাপন করে, যা অবশ্যই প্লাস্টিকের বসের গর্ত (y) এর গভীরতার সাথে ফিট করে। সাধারণত, প্লাস্টিকের গর্তের গভীরতা প্লাস্টিকের স্টোরেজের অনুমতি দেওয়ার জন্য বাদামের দৈর্ঘ্যের চেয়ে 0.5-1.0 মিমি বড়।
ডাব্লু মাত্রা (প্লাস্টিকের গর্ত প্রাচীরের বেধ):
ডাব্লু মাত্রা হ'ল প্লাস্টিকের গর্ত প্রাচীরের বেধ। প্লাস্টিকের বসের গর্ত প্রাচীরের বেধ সাধারণত 0.8-1.0 মিমি বা তার বেশি হয়। বাদাম যত বড়, প্লাস্টিকের প্রাচীরটি ঘন হওয়া দরকার।
বাদাম সন্নিবেশের উপর প্লাস্টিক বসের গর্তের আকারের প্রভাব
|
আদর্শ সন্নিবেশ:বাদাম এবং প্লাস্টিকের আকারগুলি সঠিকভাবে বেছে নেওয়া হলে বাদাম পুরোপুরি প্লাস্টিকের মধ্যে এম্বেড করে।
|
|
|
অত্যধিক বড় গর্ত (চিত্র 2): বাদাম যদি খুব ছোট হয় এবং প্লাস্টিকের বসের গর্তটি খুব বড় হয় তবে বাদাম প্লাস্টিকের সাথে সঠিকভাবে জড়িত হবে না, যার ফলে অপর্যাপ্ত টর্জনিয়াল শক্তি হবে। |
|
|
অত্যধিক ছোট গর্ত (চিত্র 3): বাদাম যদি খুব বড় হয় এবং বসের গর্তটি খুব ছোট হয় তবে এটি প্লাস্টিকের ওভারফ্লো বা ক্র্যাকিংয়ের কারণ হতে পারে। |
|
যদি বাদাম এবং প্লাস্টিকের উভয় আকারই সঠিক হয় তবে এখনও অস্বাভাবিক সমস্যাগুলি ঘটে থাকে তবে অপ্টিমাইজেশন ডিজাইনগুলি বিবেচনা করা যেতে পারে।
উদাহরণ 1: অগভীর বসের গর্তের গভীরতার কারণে অপর্যাপ্ত টর্জনিয়াল শক্তি
যদি বসের গর্তের গভীরতা খুব অগভীর হয় তবে একটি ডাবল-স্লটেড বাদাম নির্বাচন করা বাদামের স্লটে অপর্যাপ্ত প্লাস্টিকের ব্যস্ততার কারণ হতে পারে, যার ফলে কম টর্জনিয়াল শক্তি হতে পারে। এই জাতীয় ক্ষেত্রে, বসের গর্তের গভীরতা 2.5 মিমি বা তারও বেশি সেট করার পরামর্শ দেওয়া হয় এবং বাদামের দৈর্ঘ্য সাধারণত 2.0 মিমি বা তারও বেশি হওয়া উচিত। যদি ছাঁচ পরিবর্তন সম্ভব না হয় তবে বৃহত্তর স্লট দৈর্ঘ্য (বিএস 1) সহ একটি একক-স্লটেড বাদামে স্যুইচ করা ব্যস্ততা উন্নত করতে এবং টর্জনিয়াল শক্তি বাড়াতে সহায়তা করতে পারে।

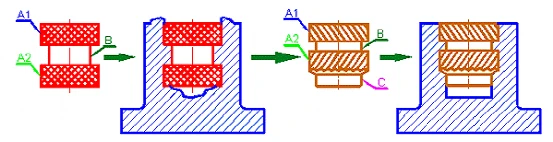

উদাহরণ 2: প্লাস্টিকের ওভারফ্লো এবং বসের গর্তের ক্র্যাকিং
যদি বাম চিত্রটিতে প্রদর্শিত বাদামের স্টাইলটি ব্যবহার করা হয় তবে এম্বেডিংয়ের সময় বাদাম A1 এবং A2 অংশে প্রসারিত হবে, যখন বি অংশটি তীব্রভাবে চুক্তি করে, প্লাস্টিকের পক্ষে প্রবাহিত হওয়া কঠিন করে তোলে। এটি প্লাস্টিকের ওভারফ্লো বা ক্র্যাকিংয়ের দিকে নিয়ে যেতে পারে। এটি এড়াতে, প্লাস্টিকের গর্তের মধ্যে বাদামকে সঠিকভাবে অবস্থান, দক্ষতা এবং ফলন উন্নত করার জন্য একটি গাইড অংশ (সি) যুক্ত করা যেতে পারে। 90 ডিগ্রি এবং 45 ডিগ্রি কোণযুক্ত খাঁজ সহ বাদামের নকশাটি উচ্চ-শক্তি নোডগুলি তৈরি করে যা টর্জনিয়াল বাহিনীকে প্রতিরোধ করে, টর্জনিয়াল শক্তি বৃদ্ধি করে।
