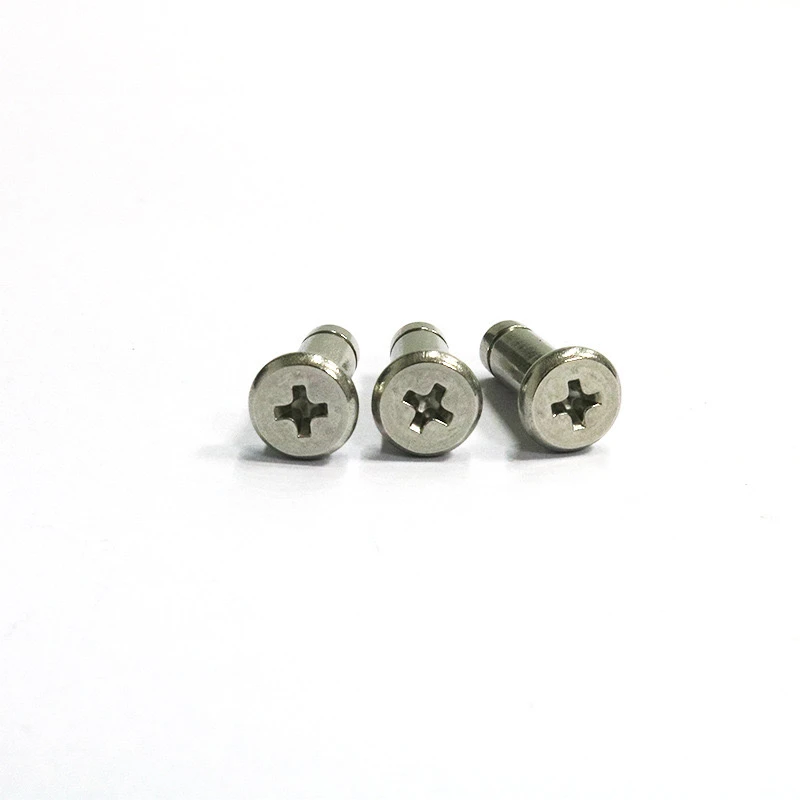

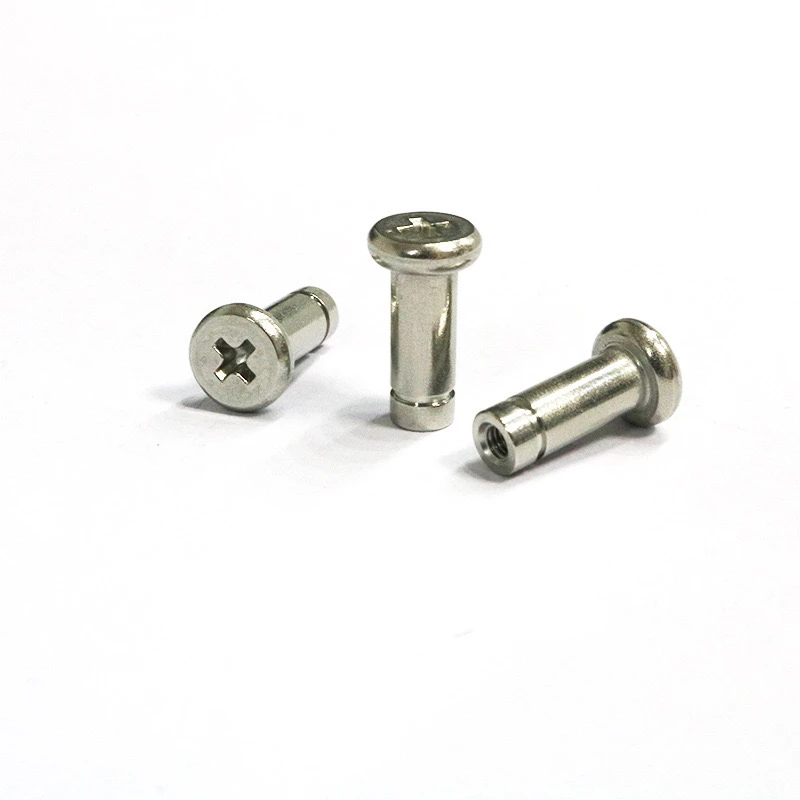

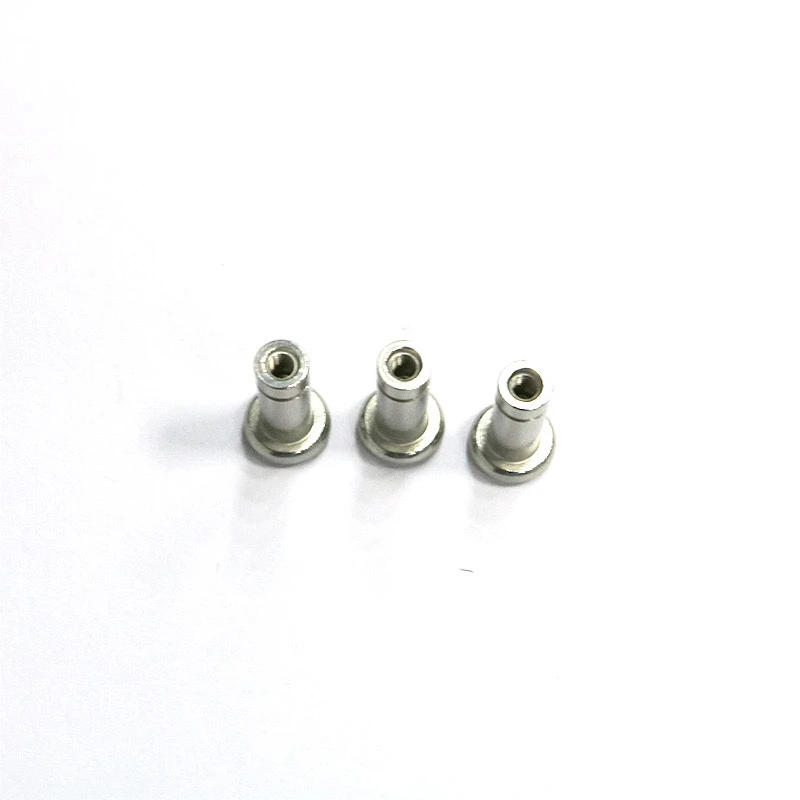

নিম্নলিখিতটি ব্যবহারের জন্য একটি বিশদ গাইড রয়েছেস্টেইনলেস স্টিল 304ক্রস ফ্ল্যাট হেড স্লটেড পিনস/পিন/সার্কিপ লোকেটিং স্টাডস (নলাকার, আকারগুলি এম 3-এম 10), অ্যাপ্লিকেশন দৃশ্যের দ্বারা শ্রেণিবদ্ধ করা হয়েছে।
I. পণ্য ওভারভিউ
উপাদান: একটি 2 304 স্টেইনলেস স্টিল, জারা - প্রতিরোধী, আর্দ্র, অ্যাসিডিক এবং ক্ষারীয় পরিবেশের জন্য উপযুক্ত।
বৈশিষ্ট্য
ক্রস হেড: ফিলিপস স্ক্রু ড্রাইভার দিয়ে ইনস্টল করা যেতে পারে, একটি নন - স্লিপ ডিজাইন সহ।
স্লটেড: স্লটটি অক্ষীয় স্থানচ্যুতি রোধ করে একটি সার্কিপ ইনস্টল করতে ব্যবহৃত হয়।
সরল রড নলাকার: যথার্থতা {{0} Position অবস্থান বা সংযোগের জন্য গর্তটি ফিট করে।
সাধারণ আকার: এম 3, এম 4, এম 5, এম 6, এম 8, এম 10 (ব্যাস এক্স দৈর্ঘ্য al চ্ছিক)।
Ii। কোর অ্যাপ্লিকেশন
অবস্থান পিন: যান্ত্রিক উপাদানগুলি (যেমন ছাঁচ এবং গিয়ারবক্সগুলি) সারিবদ্ধ করার জন্য ব্যবহৃত হয়, হস্তক্ষেপের ফিটের মাধ্যমে তাদের জায়গায় সুরক্ষিত করে।
উদাহরণ: একটি বেস গর্তে একটি এম 6 পিন টিপুন এবং তারপরে ঘনত্ব নিশ্চিত করতে একটি কভার প্লেট সংযুক্ত করুন।
শ্যাফ্ট ফিক্সিং: ফলআউট প্রতিরোধের জন্য শেষে একটি সার্কিপ সহ একটি ঘোরানো শ্যাফ্ট হিসাবে ব্যবহৃত।
কাঠামোগত সংযোগ: বাদামগুলি বোল্টগুলি প্রতিস্থাপন করে, ঘন ঘন বিচ্ছিন্নতার জন্য প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
Iii। ইনস্টলেশন পদক্ষেপ
1। বেসিক ইনস্টলেশন (কোনও সার্কিপ নেই)
সরঞ্জাম: ফিলিপস স্ক্রু ড্রাইভার, রাবার ম্যাললেট।
প্রক্রিয়া:
ক। গর্তটি পরিষ্কার করুন এটি নিশ্চিত করার জন্য এটি বুর্সমুক্ত।
খ। গর্তটি সারিবদ্ধ করুন এবং ম্যানুয়ালি পিনটি ক্রস স্লটে পুরোপুরি বসে না হওয়া পর্যন্ত স্ক্রু করুন।
গ। স্ক্রু ড্রাইভার দিয়ে শক্ত করুন (রেফারেন্স টর্ক: এম 3 ≈ 0.5 এন · এম, এম 8 ≈ 10 এন · এম)।
2। সার্কিপ ইনস্টলেশন (অ্যান্টি - স্লিপ ডিজাইন)
সরঞ্জাম: সার্কিপ প্লাস, ক্যালিপারস।
মূল পদক্ষেপ:
ক। পিন স্লটের ব্যাস পরিমাপ করুন এবং সংশ্লিষ্ট সার্কিপ (যেমন, 5 মিমি সার্কিপ সহ এম 5 পিন) মেলে।
খ। গর্তে পিনটি .োকান এবং স্লটে সার্কিপটি প্রাই করতে সার্কিপ প্লাস ব্যবহার করুন।
গ। Loose িলে .ালা রোধ করতে সার্কিপটি পুরোপুরি স্লটে বসে আছে কিনা তা পরীক্ষা করে দেখুন।
3। হস্তক্ষেপ ফিট ইনস্টলেশন
অ্যাপ্লিকেশন: উচ্চ - যথার্থ অবস্থান (যেমন, ভারবহন আসন)।
পদ্ধতি:
পিনের চেয়ে 0.01-0.03 মিমি ছোট গর্তের ব্যাসটি মেশিন করুন।
প্রভাব দ্বারা সৃষ্ট বিকৃতি এড়াতে একটি প্রেস বা হিমশীতল পদ্ধতি (পিন সঙ্কুচিত) ব্যবহার করে একত্রিত করুন।
Iv। সতর্কতা
নির্বাচনের সুপারিশ: 316 স্টেইনলেস স্টিল আর্দ্র পরিবেশের জন্য পছন্দ করা হয়; গতিশীল লোডগুলির জন্য শিয়ার শক্তি যাচাইকরণ প্রয়োজন।
ইনস্টলেশন নিষিদ্ধ: -} টর্কের চেয়ে বেশি করবেন না, কারণ এটি ক্রস অবকাশকে স্ট্রিপ করতে পারে।
সার্কিপ খোলার দুর্ঘটনাজনিত ছিনতাই রোধে আন্দোলনের পথ এড়ানো উচিত।
রক্ষণাবেক্ষণ: নিয়মিতভাবে সার্কিপের স্থিতিস্থাপকতা পরীক্ষা করুন এবং মরিচা ঘটে থাকলে ডাব্লুডি -40 এর সাথে লুব্রিকেট করুন।
ভি। সাধারণ সমস্যার সমাধান
সমস্যা 1: আলগা পিন।
সমাধান: একটি অ্যানেরোবিক আঠালো ব্যবহার করুন বা পিনটিকে বৃহত্তর আকারের (যেমন, এম 4 থেকে এম 5) দিয়ে প্রতিস্থাপন করুন।
সমস্যা 2: সার্কিপ বিচ্ছিন্ন।
সমাধান: পরিধানের জন্য খাঁজটি পরীক্ষা করুন এবং এটি আরও ঘন সার্কিপ দিয়ে প্রতিস্থাপন করুন।
ষষ্ঠ। অ্যাপ্লিকেশন উদাহরণ
এম 3/এম 4: যথার্থ যন্ত্রগুলির জন্য পজিশনিং সার্কিট বোর্ড।
এম 6/এম 8: কৃষি যন্ত্রপাতি কব্জাগুলি এবং কনভেয়র বেল্ট রোলার মাউন্টিং।
এম 10: কম্পন সুরক্ষার জন্য ডাবল রক্ষণাবেক্ষণ স্প্রিংস সহ ভারী সরঞ্জাম বন্ধনী সংযোগগুলি।
যথাযথ নির্বাচন এবং যথাযথ ইনস্টলেশন মাধ্যমে, এই ধরণের পিন একটি অত্যন্ত নির্ভরযোগ্য যান্ত্রিক সংযোগ এবং অবস্থান সরবরাহ করে।
