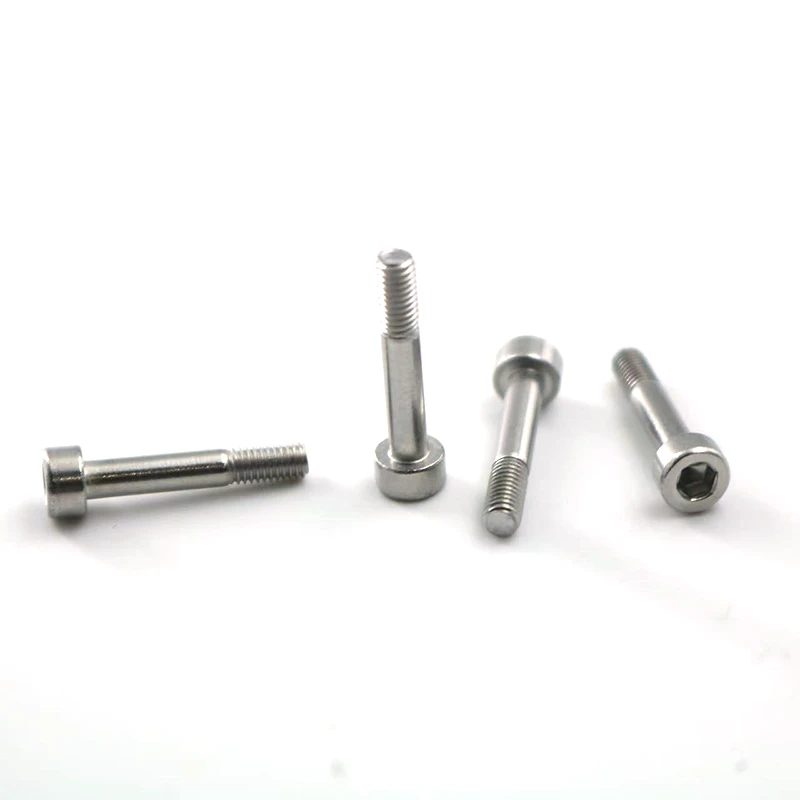

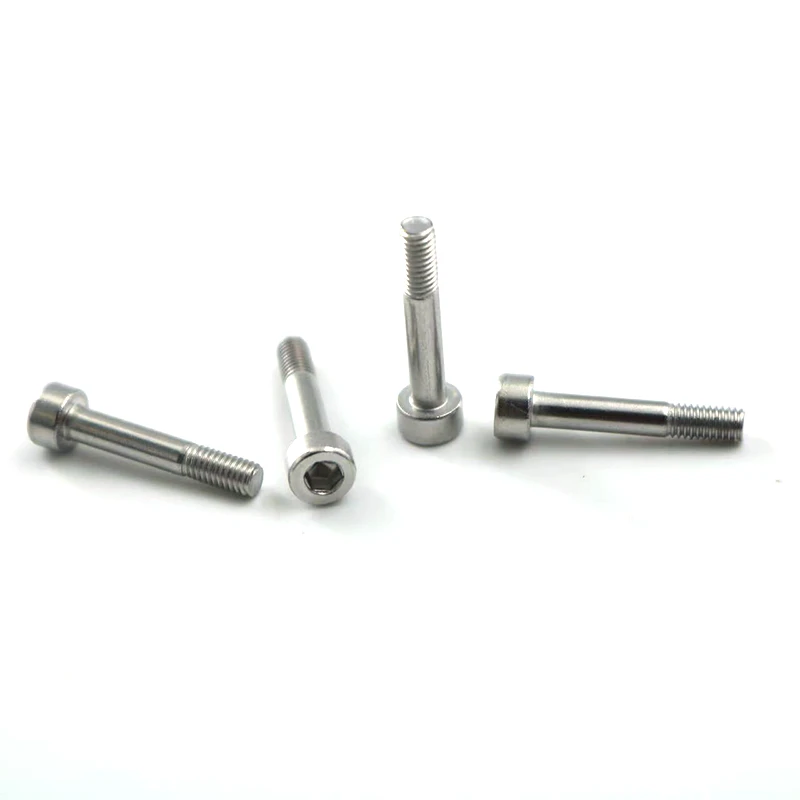

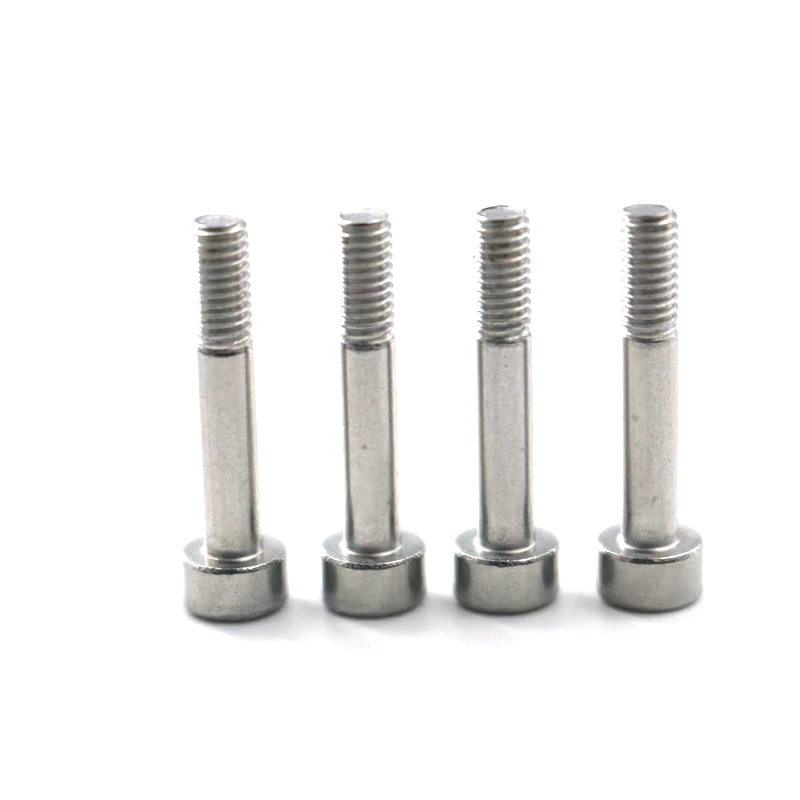

কাপ - মাথা হেক্সাগনসকেট স্ক্রুঅর্ধেক - থ্রেড ডিজাইন সহ একটি সাধারণ যান্ত্রিক ফাস্টেনার। নিম্নলিখিতটি কীভাবে কাপ - মাথা হেক্সাগন সকেট স্ক্রু ব্যবহার করবেন তা ব্যাখ্যা করে। এই বিভাগটি তাদের বৈশিষ্ট্যগুলি, প্রযোজ্য পরিস্থিতি, ব্যবহারের নির্দেশাবলী, মূল বিবেচনাগুলি এবং প্রায়শই জিজ্ঞাসিত প্রশ্নগুলি কভার করবে।
1। কাপ - হেড হেক্সাগন সকেট স্ক্রুগুলি অর্ধেক - থ্রেড ডিজাইনের সাথে
কাপ - মাথা: একটি ফ্ল্যাট শীর্ষ এবং উল্লম্ব নলাকার দিকগুলির সাথে একটি নলাকার মাথা। এই নকশাটি একটি বৃহত রেঞ্চ যোগাযোগের পৃষ্ঠ এবং চাপ - বহনকারী অঞ্চল সরবরাহ করে।
ষড়ভুজ: মাথার একটি ষড়ভুজীয় গর্ত রয়েছে এবং আরও শক্ত করা এবং আলগা করার জন্য একটি অ্যালেন রেঞ্চের প্রয়োজন।
অর্ধেক - থ্রেড: স্ক্রু শ্যাঙ্ক দুটি বিভাগ নিয়ে গঠিত:
সরল: একটি নির্দিষ্ট দৈর্ঘ্য সহ অক্ট্রিডড বিভাগ।
থ্রেড: থ্রেডেড বিভাগ।
মেট্রিক স্পেসিফিকেশন (এম 3, এম 4, এম 5): নামমাত্র থ্রেড ব্যাসকে বোঝায়। এম 3 3 মিমি, এম 4 4 মিমি, এবং এম 5 5 মিমি। এগুলি সর্বাধিক ব্যবহৃত মেট্রিক স্ক্রু আকার।
এর জন্য ডিজাইন করা: প্লেইন শ্যাঙ্ক সংযুক্ত উপাদানটির - গর্তের সাথে একটি ট্রানজিশনাল বা ক্লোজ ক্লিয়ারেন্স ফিট সরবরাহ করে। এটি থ্রেডগুলি শিয়ারে অংশ নিতে বাধা দেওয়ার সময় অবস্থান, কেন্দ্রীকরণ এবং শিয়ার প্রতিরোধের সরবরাহ করে, এইভাবে তাদের ক্ষতি থেকে রক্ষা করে। থ্রেডযুক্ত অংশটি পুরোপুরি অন্য অংশের থ্রেডেড গর্তকে জড়িত করে, একটি শক্তিশালী অক্ষীয় ক্ল্যাম্পিং শক্তি সরবরাহ করে।
Ii। অ্যাপ্লিকেশন এবং সুবিধা
অ্যাপ্লিকেশনগুলি: সংযোগগুলি সুনির্দিষ্ট অবস্থান এবং কেন্দ্রিক প্রয়োজন: মসৃণ রড দুটি অংশের মধ্যে রেডিয়াল চলাচল রোধ করতে - গর্তের মাধ্যমে ফিট করে। সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে যান্ত্রিক কাঠামো, জিগস, ছাঁচ, অটোমেশন সরঞ্জাম এবং 3 ডি প্রিন্টার অন্তর্ভুক্ত রয়েছে।
শিয়ার প্রতিরোধের প্রয়োজন সংযোগগুলি: মসৃণ রডের একটি বৃহত্তর ব্যাস রয়েছে (থ্রেডের প্রধান ব্যাসের সমান) এবং থ্রেডগুলির চেয়ে আরও ভাল স্ক্রু অক্ষের জন্য লম্ব বাহিনীকে সহ্য করতে পারে।
ঘন ঘন বিচ্ছিন্নতার প্রয়োজন সংযোগগুলি: ষড়ভুজীয় হেড ড্রাইভ উচ্চ টর্ক সরবরাহ করে এবং এটি ফিলিপস বা স্লটেড স্ক্রুগুলির চেয়ে বেশি নির্ভরযোগ্য করে তোলে, এটি স্ট্রিপিংয়ের ক্ষেত্রে কম ঝুঁকিপূর্ণ।
স্পেস সীমাবদ্ধতার জন্য প্রয়োজনীয় অ্যাপ্লিকেশনগুলি: ষড়ভুজীয় মাথা স্ক্রুগুলির সাথে তুলনা করে, কাপের মাথার কোনও এক্সপোজড রেঞ্চ স্পেস নেই এবং এটি আরও কমপ্যাক্ট করে তোলে, এটি আরও কমপ্যাক্ট করে তোলে।
সুবিধাগুলি: উচ্চ লোড - ভারবহন ক্ষমতা: মাথাটির একটি বৃহত যোগাযোগের ক্ষেত্র, উচ্চ প্রিলোড এবং একটি সুরক্ষিত সংযোগ রয়েছে।
উচ্চ নির্ভুলতা: ষড়ভুজ হেড ড্রাইভটি পিছলে যাওয়ার ঝুঁকিতে কম এবং সুনির্দিষ্ট টর্ক প্রয়োগ করতে পারে।
ঝরঝরে এবং নান্দনিকভাবে আনন্দদায়ক: ইনস্টলেশনের পরে, মাথাটি উন্মুক্ত হয়ে যায়, এটিকে সিওএর চেয়ে আরও বেশি শিল্প ও দৃ show ় চেহারা দেয়।
Iii। বিস্তারিত ব্যবহারের পদক্ষেপ এবং পদ্ধতি
প্রস্তুতি:
সঠিক স্ক্রুটি চয়ন করুন: নকশার প্রয়োজনীয়তা অনুসারে স্ক্রুটির স্পেসিফিকেশন, দৈর্ঘ্য এবং পারফরম্যান্স রেটিংটি নিশ্চিত করুন। সঠিক হেক্সাগোনাল রেঞ্চটি নির্বাচন করুন: সর্বদা একটি রেঞ্চ ব্যবহার করুন যা স্ক্রু মাথার আকারের সাথে ঠিক মেলে।
সতর্কতা: একটি আন্ডারাইজড রেঞ্চ ব্যবহার করা রেঞ্চ এবং স্ক্রু গর্তকে মারাত্মকভাবে ক্ষতি করতে পারে, এটি স্ক্রু অপসারণ করা অসম্ভব করে তোলে।
মেশিনিং গর্ত
গর্তের মাধ্যমে: ড্রিল গর্ত ব্যাসটি স্ক্রুটির পালিশ শ্যাফ্ট ব্যাসের চেয়ে কিছুটা বড় হওয়া উচিত (উদাহরণস্বরূপ, একটি এম 4 পালিশ শ্যাফ্ট প্রায় 4 মিমি; একটি গর্তের মাধ্যমে একটি গর্ত 4.2 মিমি বা 4.3 মিমি পর্যন্ত ড্রিল করা যায়)। নিশ্চিত করুন যে পালিশ শ্যাফ্টটি সুচারুভাবে এবং উইগলিং ছাড়াই যেতে পারে।
থ্রেডেড গর্ত: ট্যাপিং প্রয়োজন। ড্রিল হোল ব্যাসের জন্য কঠোর মানগুলি প্রযোজ্য: থ্রেডযুক্ত গর্তের গভীরতা স্ক্রুটির সন্নিবেশিত দৈর্ঘ্যের কমপক্ষে 1.2 গুণ হওয়া উচিত।
ইনস্টলেশন পদক্ষেপ:
প্রান্তিককরণ: দুটি অংশকে সংযুক্ত করার জন্য সারিবদ্ধ করুন, এটি নিশ্চিত করে যে গর্ত এবং থ্রেডযুক্ত গর্তটি সারিবদ্ধ হয়েছে।
সন্নিবেশ করুন: উপরের অংশের গর্তের মাধ্যমে স্ক্রুটির পালিশ শ্যাফ্ট সন্নিবেশ করুন।
সন্নিবেশ করা: অন্তর্নিহিত উপাদানটির থ্রেডেড গর্তে আলতো করে স্ক্রুটি থ্রেড করে হাত দিয়ে বেশ কয়েকটি টার্নগুলি যাতে কোনও স্কুইং নেই এবং থ্রেডগুলি সুচারুভাবে জড়িত থাকে তা নিশ্চিত করার জন্য। কোনও রেঞ্চ দিয়ে স্ক্রুটিকে কখনও জোর করবেন না, কারণ এটি সহজেই থ্রেডগুলিকে ক্ষতি করতে পারে।
শক্ত করা: সঠিক আকারের অ্যালেন রেঞ্চ ব্যবহার করে, স্ক্রু মাথাটি এটি বন্ধ না হওয়া পর্যন্ত উল্লম্বভাবে sert োকান। ঘড়ির কাঁটার দিকে সমানভাবে শক্ত করুন।
টর্ক প্রয়োগ করা: সমালোচনামূলক যান্ত্রিক সংযোগগুলির জন্য, প্রস্তাবিত টর্ক মানটিতে একটি টর্ক রেঞ্চ সেট ব্যবহার করুন। এটি স্ক্রু ভাঙা বা থ্রেডগুলি ক্ষতিগ্রস্থ না করে পর্যাপ্ত প্রিলোড নিশ্চিত করে।
Iv। মূল বিবেচনা এবং সাধারণ ভুল
রেঞ্চ নির্বাচনের ত্রুটি: একটি অনুপযুক্ত বা জীর্ণ রেঞ্চ ব্যবহার করা স্ক্রু থ্রেড স্লিপেজের মূল কারণ। থ্রেডগুলি পিছলে গেলে, অপসারণ অত্যন্ত কঠিন হয়ে যায়।
তির্যক অপারেশন: রেঞ্চটি উল্লম্বভাবে sert োকাতে এবং চাপ প্রয়োগ করতে ব্যর্থতা একটি "সিসাও" গতিতে স্ক্রু গর্তের ক্ষতি করতে পারে, যোগাযোগের ক্ষেত্রটি হ্রাস করে এবং পিচ্ছিল হওয়ার কারণ হতে পারে।
- গর্ত এবং থ্রেডযুক্ত গর্তের আকারের মাধ্যমে বিভ্রান্তিকর
ভুল: থ্রেডযুক্ত বেস গর্তের মতো একই আকারে গর্তের মাধ্যমে ড্রিলিং। এর ফলে পালিশযুক্ত রডটি সংযোগের ক্ষতি করার সময় থ্রেডগুলির বিরুদ্ধে যেতে বা ঘষতে অক্ষম হতে পারে।
ত্রুটি: থ্রেডযুক্ত গর্তটি গর্তের মতো একই আকারের ড্রিলিং। এটি কার্যকর থ্রেড গঠনে বাধা দেয় এবং ক্ল্যাম্পিং বলের অভাবের ফলস্বরূপ।
ভুল শক্ত টর্ক
ওভার - আলগা: সংযোগটি সুরক্ষিত নয় এবং অপারেশন চলাকালীন সহজেই আলগা হয়ে পড়তে পারে।
ওভার - শক্ত করা: এটি স্ক্রুটিকে থ্রেডযুক্ত গর্তের থ্রেডটি স্ট্রিপ ("স্ট্রিপিং") প্রসারিত করতে, ভাঙ্গতে বা কারণ হতে পারে। এম 3 এবং এম 4 এর মতো ছোট স্ক্রুগুলি খুব ভঙ্গুর এবং বিশেষত ভাঙ্গার প্রবণ।
পরিষ্কার: ইনস্টলেশনের আগে, স্ক্রু গর্তটি লোহার ফাইলিং এবং তেলের মতো অমেধ্য থেকে মুক্ত কিনা তা নিশ্চিত করুন, কারণ এটি টর্কের নির্ভুলতা এবং সংযোগ শক্তিকে প্রভাবিত করতে পারে।
এই কাঠামোগত এবং ভাল - বিস্তারিত ব্যবহারকারী গাইড আপনাকে দক্ষতার সাথে বুঝতে এবং কীভাবে এই স্ক্রু ব্যবহার করতে হয় তা শিখতে দেয়, নিশ্চিত করে যে আপনি আপনার পছন্দসই অভিজ্ঞতা এবং মানটি গ্রহণ করেছেন তা নিশ্চিত করে।
