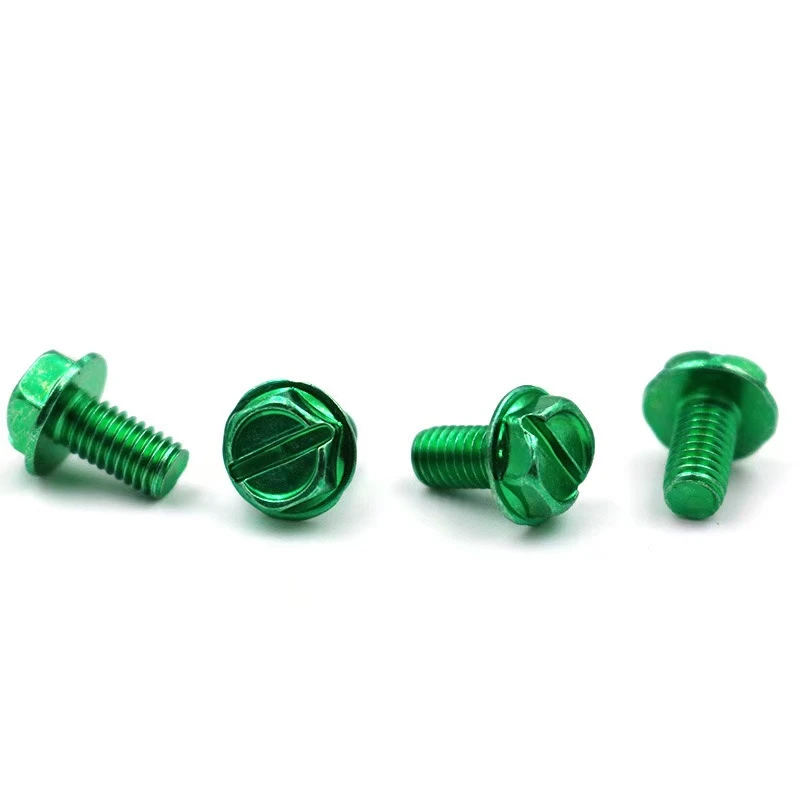

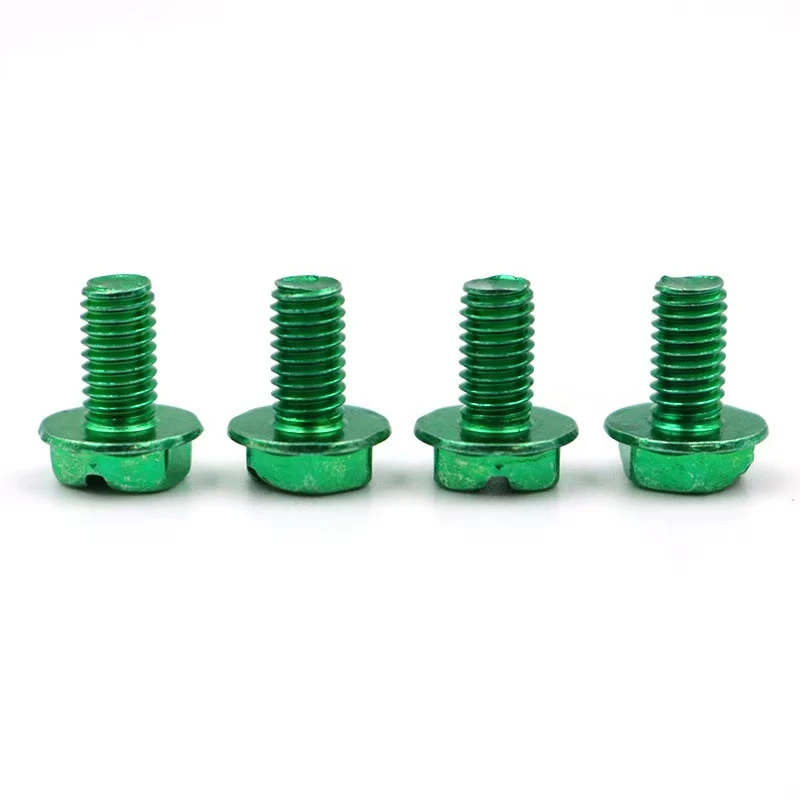

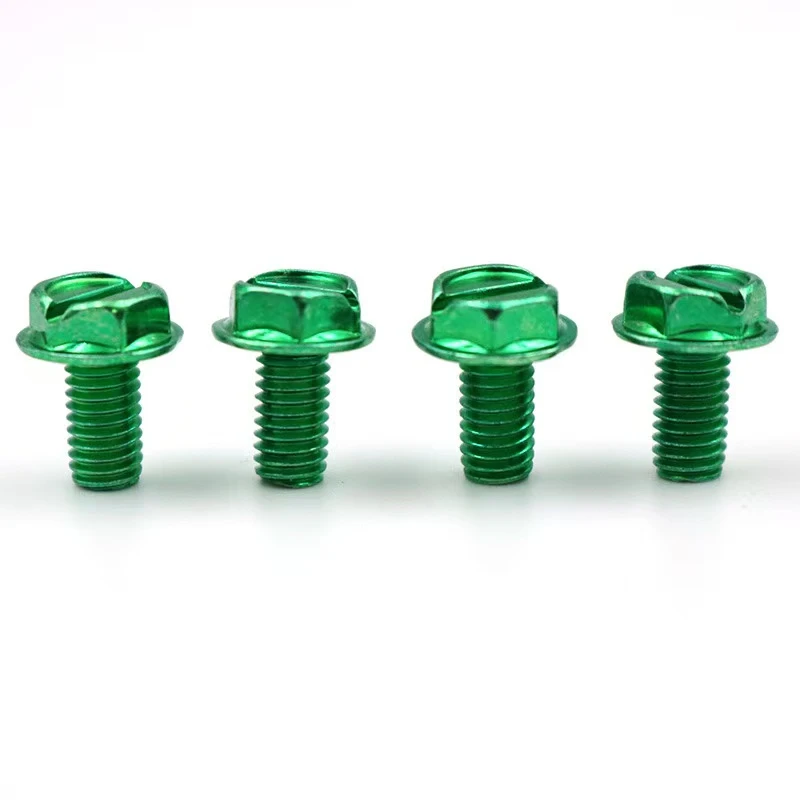

8-32 10-24 বাহ্যিক ষড়ভুজ স্লটেড সবুজ দস্তা গ্রাউন্ডিং স্ক্রু। একটি গ্রাউন্ডিংস্ক্রুএকটি নির্দিষ্ট স্পেসিফিকেশন গ্রাউন্ডিং স্ক্রু যা মূলত বৈদ্যুতিক সরঞ্জাম বা ধাতব কাঠামো গ্রাউন্ডিংয়ের জন্য ব্যবহৃত হয়। নিম্নলিখিতটি তার ব্যবহারের একটি ভূমিকা, অ্যাপ্লিকেশন দৃশ্যের দ্বারা সংগঠিত, ভারসাম্যপূর্ণ বিশদ এবং মূল পয়েন্টগুলি দ্বারা আয়োজিত।
I. স্ক্রু স্পেসিফিকেশন
8-32: এএনএসআই নম্বর, আকার 8 স্ক্রু, প্রতি ইঞ্চি 32 থ্রেড।
10-24: আকার 10 স্ক্রু, প্রতি ইঞ্চি 24 থ্রেড।
সবুজ দস্তা লেপ: মরিচা - এবং জারা - প্রতিরোধী, আর্দ্র বা বহিরঙ্গন পরিবেশের জন্য উপযুক্ত।
কাঠামোগত বৈশিষ্ট্য
বাহ্যিক ষড়ভুজ মাথা: উচ্চ টর্ক সরবরাহ করে একটি রেঞ্চ বা সকেট দিয়ে শক্ত করা যায়।
স্লটেড স্লট: স্ক্রু ড্রাইভারগুলির সাথে সামঞ্জস্যপূর্ণ, স্থানের জন্য উপযুক্ত - সীমাবদ্ধ অ্যাপ্লিকেশন।
Ii। অ্যাপ্লিকেশন
বৈদ্যুতিক গ্রাউন্ডিং: গ্রাউন্ডিং বাসবার/কন্ডাক্টরগুলিতে সরঞ্জামের আবাসন সংযোগকারী।
ধাতব কাঠামো গ্রাউন্ডিং: সেতু, টাওয়ার এবং অন্যান্য কাঠামোর জন্য বজ্র সুরক্ষা গ্রাউন্ডিং সিস্টেম।
বৈদ্যুতিন সরঞ্জাম: পিসিবি গ্রাউন্ডিং টার্মিনালগুলি সংযুক্ত করার জন্য লকিং ওয়াশারগুলির ব্যবহার প্রয়োজন।
Iii। ইনস্টলেশন পদক্ষেপ এবং মূল পয়েন্টগুলি
1। প্রস্তুতি
সরঞ্জাম নির্বাচন: হেক্সাগোনাল রেঞ্চ (দ্রুত শক্তকরণ) বা ফ্ল্যাট - ব্লেড স্ক্রু ড্রাইভার (সূক্ষ্ম সমন্বয়)।
টর্ক রেঞ্চ (সমালোচনামূলক পরিস্থিতিতে স্ট্যান্ডার্ড টর্ক প্রয়োজন, যেমন, 8-32 স্ক্রুগুলির জন্য প্রায় 5.6 এন · এম)।
পৃষ্ঠ প্রস্তুতি: পরিবাহিতা নিশ্চিত করতে যোগাযোগের পৃষ্ঠগুলি থেকে তেল এবং অক্সাইড সরান।
2। ইনস্টলেশন পদ্ধতি
ড্রিলিং এবং ট্যাপিং: 8 - 32: প্রাক-ড্রিল একটি গর্ত প্রায় 3.5 মিমি ব্যাস (#29 ড্রিল বিট); 10-24: প্রায় 4.1 মিমি ব্যাস (#25 ড্রিল বিট)। উল্লম্ব অবস্থান বজায় রেখে ট্যাপ করতে উপযুক্ত ট্যাপটি ব্যবহার করুন।
স্ক্রু ফিক্সিং: ক্রস - থ্রেডিং এড়াতে ম্যানুয়ালি বেশ কয়েকটি থ্রেড শক্ত করে গর্তের মধ্যে গ্রাউন্ডিং টার্মিনালটি সন্নিবেশ করুন। অবশেষে, টার্মিনাল এবং যোগাযোগের পৃষ্ঠের মধ্যে কোনও ব্যবধান নেই তা নিশ্চিত করার জন্য একটি সরঞ্জাম দিয়ে শক্ত করুন।
সুরক্ষিত: একটি বসন্ত ওয়াশার বা থ্রেড লক যুক্ত করুন (কম্পনের জন্য - প্রবণ পরিবেশ)।
3। সতর্কতা
অত্যধিক ঝুঁকি: সবুজ দস্তা লেপ ওভারটোরকের কারণে খোসা ছাড়তে পারে, জারা প্রতিরোধের সাথে আপস করে।
পরিবাহিতা যাচাইকরণ: ইনস্টলেশনের পরে স্থল প্রতিরোধের পরীক্ষা করুন (1Ω এর চেয়ে কম বা সমান প্রস্তাবিত)।
পর্যায়ক্রমিক পরিদর্শন: আর্দ্র পরিবেশে, বার্ষিক মরিচা পরীক্ষা করুন।
Iv। সাধারণ সমস্যা - সমস্যাগুলি সমাধান করছে
স্ট্রিপড থ্রেড ট্রিটমেন্ট: স্ক্রুটিকে আরও বড় আকারের সাথে প্রতিস্থাপন করুন (যেমন, যদি 8-32 স্ক্রু থ্রেডগুলি স্ট্রিপ করে থাকে তবে একটি 10-24 স্ক্রু ব্যবহার করে) বা থ্রেড মেরামতের হাতা ব্যবহার করুন।
মরিচা অপসারণ: আলগা এজেন্টের সাথে স্প্রে করুন এবং এগিয়ে যাওয়ার আগে 10 মিনিটের জন্য ভিজিয়ে রাখুন।
ভি। নির্বাচনের সুপারিশ
8-32: হালকা সরঞ্জাম, পাতলা প্লেট (1-2 মিমি বেধ)।
10 - 24: ভারী ক্যাবিনেটগুলি, উচ্চ-প্রাণবন্ত পরিবেশ (যেমন জেনারেটর গ্রাউন্ডিং)।
উপরোক্ত পদক্ষেপগুলি বৈদ্যুতিক সুরক্ষা এবং যান্ত্রিক শক্তি উভয়ই নিশ্চিত করে গ্রাউন্ডিং স্ক্রুটির সুরক্ষিত ইনস্টলেশন নিশ্চিত করে। বিশদ নির্দেশাবলী নির্দিষ্ট অপারেটিং শর্ত অনুযায়ী সামঞ্জস্য করা প্রয়োজন।
উপরের নকশার মাধ্যমে, এই ধরণের স্ক্রু বৈদ্যুতিক সুরক্ষা এবং যান্ত্রিক নির্ভরযোগ্যতার মধ্যে একটি ভারসাম্যকে আঘাত করে, এটি গ্রাউন্ডিং সিস্টেমে কার্যকর, মানক উপাদান হিসাবে ব্যয় করে -।
