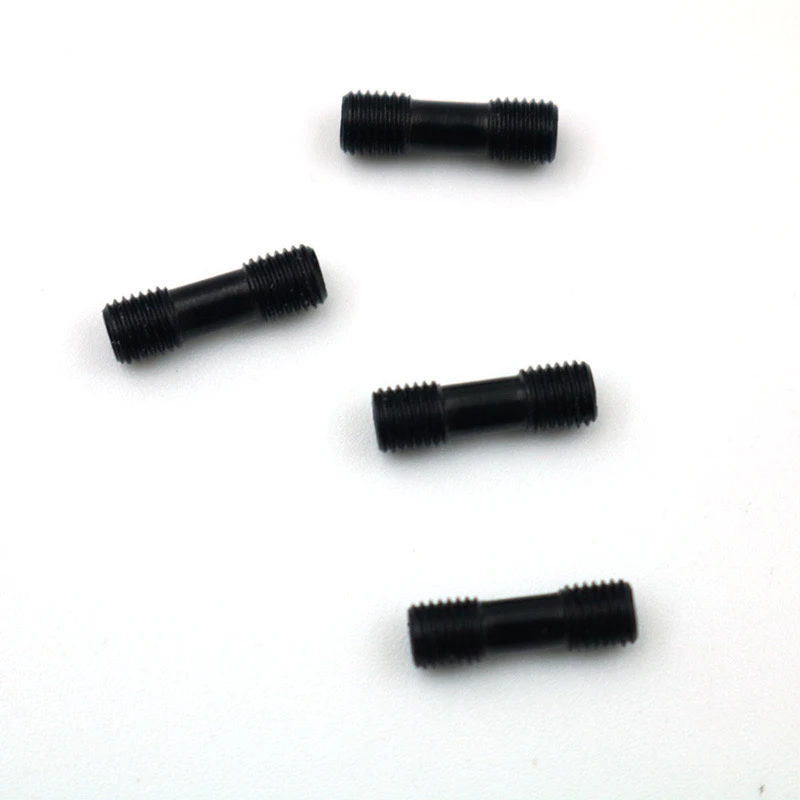

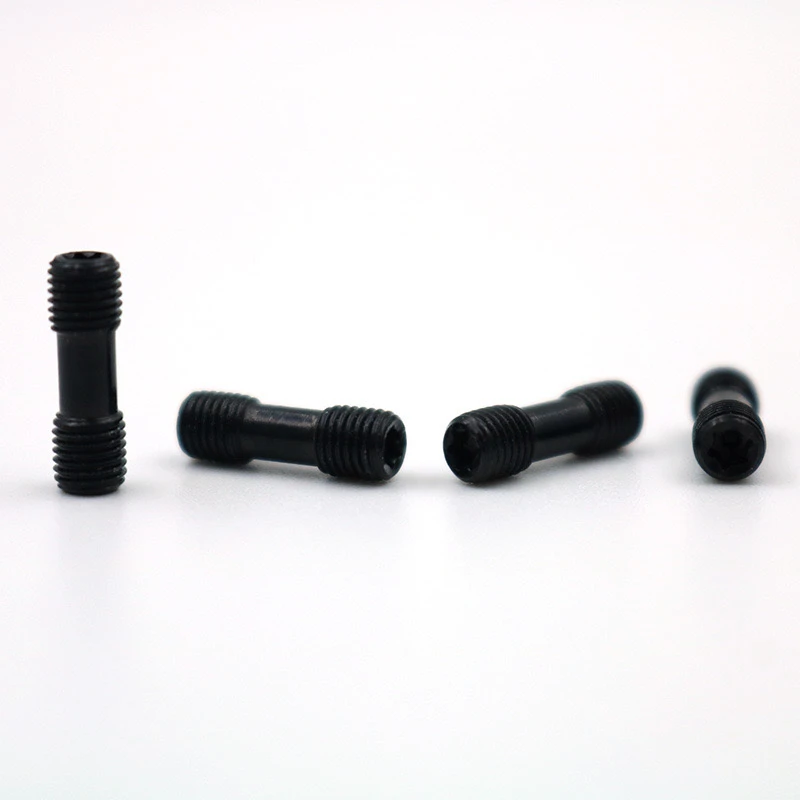

অ-মানক ডাবল-হেড স্ক্রু(এম 5/এম 6/এম 8) 12.9-স্তরের সিএনসি সরঞ্জামে টার্নিং সরঞ্জাম বার আনুষাঙ্গিকগুলিতে মূলত টার্নিং সরঞ্জাম বার এবং ব্লেড, সরঞ্জাম ধারক বা অন্যান্য আনুষাঙ্গিকগুলির মধ্যে উচ্চ-শক্তি সংযোগের জন্য ব্যবহৃত হয়। এর পৃষ্ঠের চিকিত্সার জারা প্রতিরোধের, পরিধান এবং উচ্চ শক্তির প্রয়োজনীয়তাগুলি বিবেচনা করা দরকার এবং একই সাথে কাটিয়া কাজের অবস্থার কঠোর পরিবেশের সাথে খাপ খাইয়ে নেওয়া দরকার। নিম্নলিখিতগুলি মূল চিকিত্সা সমাধান এবং প্রযুক্তিগত পয়েন্টগুলি রয়েছে।
1। পৃষ্ঠের চিকিত্সার মূল প্রযুক্তি
জারণ চিকিত্সা
প্রক্রিয়া: ক্ষারীয় উচ্চ-তাপমাত্রা জারণ বা ঘরের তাপমাত্রা রাসায়নিক জারণ একটি ঘন ফিওও ফিল্ম গঠনের জন্য।
সুবিধা: স্বল্প ব্যয়, মরিচা প্রতিরোধ (নিরপেক্ষ পরিবেশ), আকারের উপর কোনও প্রভাব নেই।
সীমাবদ্ধতা: দুর্বল জারা প্রতিরোধের (অ্যান্টি-রাস্ট অয়েল দিয়ে ব্যবহার করা দরকার), এম 5/এম 6 ছোট আকারের অ-মানক অংশের জন্য উপযুক্ত।
গ্যালভানাইজিং (দস্তা-নিকেল খাদ)
ইলেক্ট্রোগালভানাইজিং: প্রচলিত লেপ (5-15μm), 72 ঘন্টা এর বেশি লবণ স্প্রে পরীক্ষা, সুরক্ষা বাড়ানোর জন্য রঙ/কালো প্যাসিভেশন প্রয়োজন।
জিংক-নিকেল অ্যালোয় (প্রস্তাবিত): নিকেল সামগ্রী 12-15%, সল্ট স্প্রে 500-1000 ঘন্টা, 400HV এর চেয়ে বেশি বা সমান কঠোরতা, এম 8 উচ্চ লোডের দৃশ্যের জন্য উপযুক্ত।
ড্যাক্রোমেট
প্রক্রিয়া: দস্তা-অ্যালুমিনিয়াম শীট + ক্রোমেট লেপ, হাইড্রোজেন এম্বিটমেন্টমেন্টের ঝুঁকি নেই, 1000 ঘন্টা পর্যন্ত লবণ স্প্রে।
সুবিধাগুলি: উচ্চ তাপমাত্রা প্রতিরোধের (300 ডিগ্রি), জটিল থ্রেড কাঠামোর জন্য উপযুক্ত, তবে রঙ সীমিত (রৌপ্য ধূসর)।
শারীরিক বাষ্প জবানবন্দি (পিভিডি)
আবরণ: টিন (সোনার), সিআরএন (সিলভার গ্রে), ফিল্মের বেধ 2-5μm, কঠোরতা 2000-3000HV।
প্রযোজ্য পরিস্থিতি: স্ক্রু যোগাযোগের পৃষ্ঠগুলি যা পরিধানের প্রতিরোধ এবং ঘর্ষণ হ্রাস প্রয়োজন, উচ্চ ব্যয়, বেশিরভাগ উচ্চ-সরঞ্জাম সরঞ্জামের আনুষাঙ্গিকগুলির জন্য ব্যবহৃত হয়।
2। বিশেষ প্রয়োজনীয়তা এবং সতর্কতা
হাইড্রোজেন এম্বিটমেন্ট প্রতিরোধ এবং নিয়ন্ত্রণ:12.9 গ্রেড স্ক্রুইলেক্ট্রোপ্লেটিংয়ের পরে 200 ডিগ্রি × 4 ঘন্টা (আইএসও 4042 দ্বারা) ডিহাইড্রোজেনেট করা দরকার।
থ্রেড যথার্থতা: থ্রেড ফিটকে প্রভাবিত করতে এড়াতে পিভিডি/ড্যাক্রোমেটকে ফিল্মের বেধ নিয়ন্ত্রণ করতে হবে (এটি একটি 2-4μm মার্জিন সংরক্ষণের জন্য সুপারিশ করা হয়)।
উচ্চ তাপমাত্রার পরিবেশ: ড্যাক্রোমেট বা জারণ + উচ্চ তাপমাত্রা লুব্রিকেটিং লেপ (যেমন মলিবডেনাম ডিসলফাইড)।
3। অ-মানক অংশগুলির অভিযোজনযোগ্যতা
ডাবল-হেড থ্রেড সুরক্ষা: অভিন্ন লেপ নিশ্চিত করতে হ্যাঙ্গার শিল্ডিং বা স্যান্ডব্লাস্টিং পোস্ট-চিকিত্সা ব্যবহার করুন।
চিহ্নিতকরণের প্রয়োজনীয়তা: লেপের ক্ষতি এড়াতে পৃষ্ঠের চিকিত্সার আগে লেজার চিহ্নিতকরণ অবশ্যই সম্পন্ন করতে হবে।
12.9 গ্রেড অ-মানক স্ক্রুগুলি জিংক-নিকেল অ্যালো বা ড্যাক্রোমেট, জারা প্রতিরোধের এবং শক্তি উভয়ই বিবেচনায় নিয়ে; যদি বাজেট পর্যাপ্ত থাকে এবং পরিধান প্রতিরোধের প্রয়োজন হয় তবে স্থানীয় পিভিডি শক্তিশালীকরণ করা যেতে পারে। প্রাক-চিকিত্সা এবং পোস্ট-চিকিত্সা অবশ্যই কঠোরভাবে নিয়ন্ত্রণ করতে হবে (টার্নিং টুল বার বেসের সাথে সিনারজিস্টিক পারফরম্যান্স নিশ্চিত করতে।
