নিম্নলিখিতটি 12.9-গ্রেড সিএনসি টার্নিং সরঞ্জাম বার আনুষাঙ্গিকগুলির জন্য একটি বিশদ ব্যবহারকারী গাইড (শিমস এবং অ-মানক স্টাডস্ক্রু), প্রযুক্তিগত প্রয়োজনীয়তা এবং ব্যবহারিক দিকনির্দেশনা উভয়ই কভার করা।
I. অ্যাকসেসরি ফাংশন ওভারভিউ
শিমস: সন্নিবেশকে সমর্থন করুন, কাটিয়া বাহিনী বিতরণ করুন, চিপিং প্রতিরোধ করুন এবং সরঞ্জাম বার কেন্দ্ররেখার সাথে মেলে সন্নিবেশ উচ্চতা সামঞ্জস্য করুন।
উপাদান: সাধারণত কার্বাইড বা শক্ত ইস্পাত, সন্নিবেশ কঠোরতার সাথে মেলে।

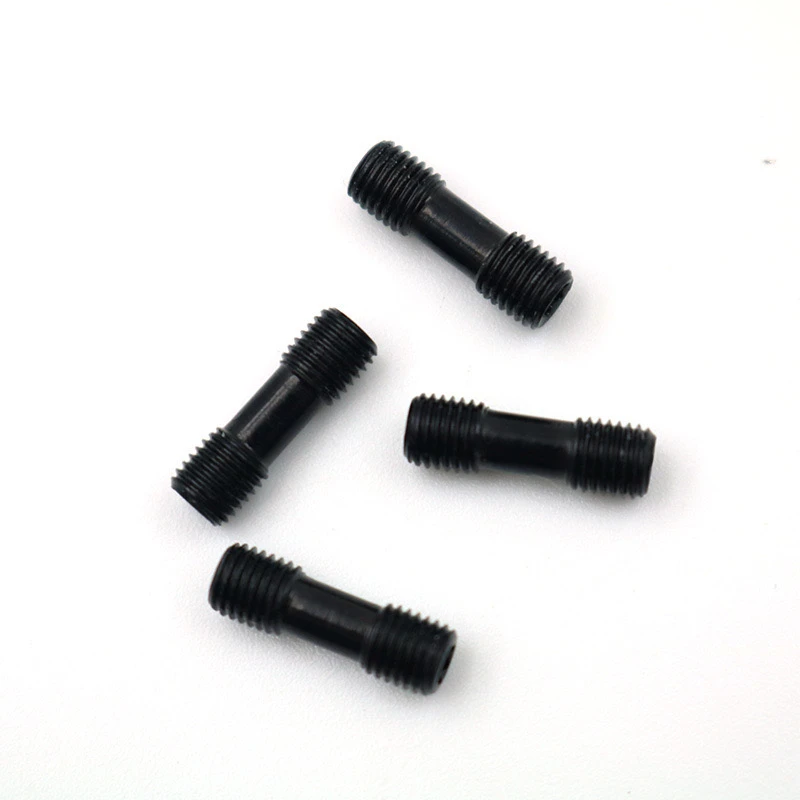

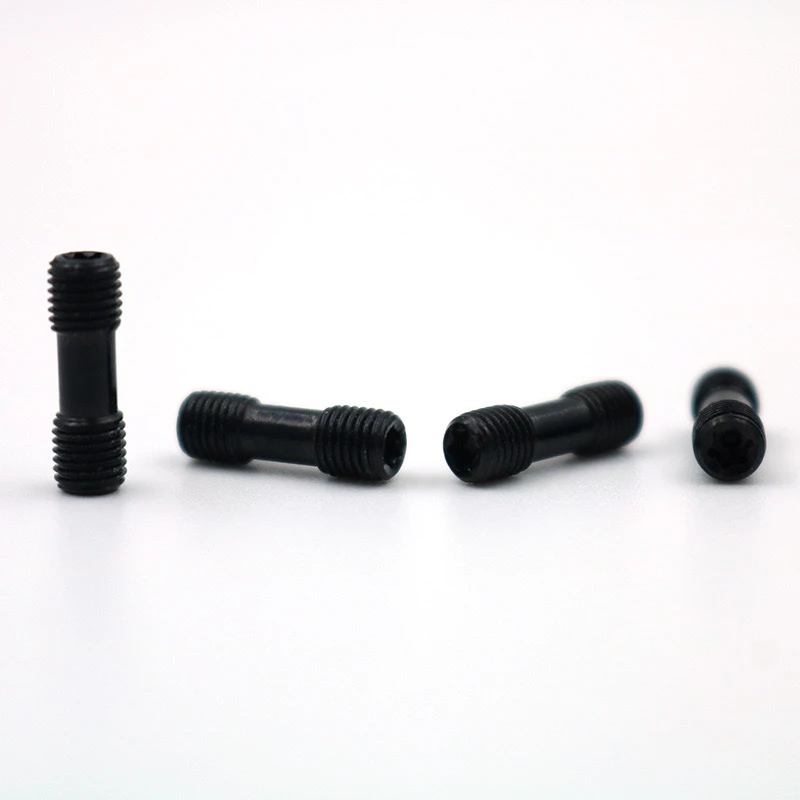

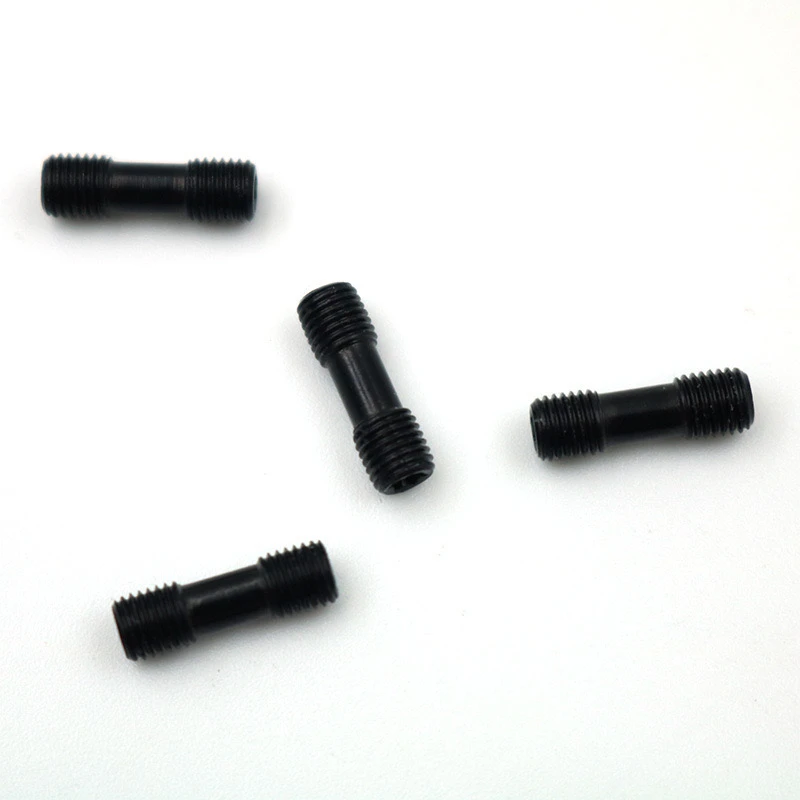

অ-মানক স্টাড স্ক্রু (এম 5/এম 6/এম 8)
বৈশিষ্ট্যগুলি: 12.9-গ্রেডের উচ্চ-শক্তি, ডাবল-থ্রেড ডিজাইন (সম্ভবত প্রতিটি প্রান্তে বিভিন্ন পিচ/ব্যাসার সহ), বিশেষ ক্ল্যাম্পিং দৃশ্যের জন্য উপযুক্ত।
উদ্দেশ্য: অ-মানক সরঞ্জামের খাঁজ বা বিশেষ শিম কনফিগারেশনগুলির সমন্বয়ে সরঞ্জাম বারে সন্নিবেশকে দৃ fast ় করে তোলে।
Ii। ব্যবহারের নির্দেশাবলী এবং সতর্কতা
1। প্রাক-ইনস্টলেশন প্রস্তুতি
পরিষ্কার এবং পরিদর্শন
সরঞ্জাম বার থ্রেডেড গর্ত, শিম যোগাযোগের পৃষ্ঠ এবং পরিষ্কার করুনস্ক্রুতেল এবং ধ্বংসাবশেষ অপসারণ করতে অ্যালকোহল সহ।
থ্রেড অখণ্ডতা পরীক্ষা করুন (বিশেষত অ-মানক স্ক্রুগুলির জন্য, তারা সরঞ্জাম বার গর্তের সাথে মেলে তা যাচাই করুন।
আনুষঙ্গিক মিলটি যাচাই করুন: নিশ্চিত করুন যে শিম বেধ সন্নিবেশ মডেলের সাথে মেলে (সরঞ্জাম ম্যানুয়ালটি দেখুন)।
নন-মানক স্টাড স্ক্রুগুলির জন্য দুটি স্বতন্ত্র প্রান্তের প্রয়োজন: একটি প্রান্তটি সাধারণত সরঞ্জামধারীকে সুরক্ষিত করে, অন্যটি সন্নিবেশটি স্থানে রাখে (থ্রেড পিচ চিহ্নিত বা পরিমাপ করা)।
2। ইনস্টলেশন পদ্ধতি
শিম স্থাপন
সরঞ্জামধারী স্লটে শিমটি সঠিকভাবে sert োকান, নিশ্চিত করে কোনও কাত না (ফিটটি পরিদর্শন করতে একটি ম্যাগনিফাইং গ্লাস ব্যবহার করুন) তা নিশ্চিত করে।
সন্নিবেশ ইনস্টল করা হচ্ছে
সন্নিবেশ কাটিয়া প্রান্তটি অবশ্যই সঠিক দিকটিতে ওরিয়েন্টেড করা উচিত (যেমন, বাহ্যিক বাঁক সরঞ্জামগুলির জন্য, কাটিয়া প্রান্তটি ward র্ধ্বমুখী হওয়া উচিত)।
স্টাড স্ক্রু শক্ত করা
পদক্ষেপ:
ক। প্রথমত, ম্যানুয়ালি স্ক্রুটিকে সরঞ্জামধারী থ্রেড গর্তে শক্ত করুন (মিস্যালাইনমেন্ট এড়াতে)।
খ। দুটি ধাপে শক্ত করার জন্য একটি টর্ক রেঞ্চ ব্যবহার করুন: রেটেড টর্কের 50% প্রাক-প্রাক-টাইটেন, তারপরে পুরোপুরি শক্ত করুন (যেমন, এম 8 স্ক্রুটির জন্য সাধারণ টর্কটি 25-30 এন · এম)।
মূল বিষয়গুলি:
যদি স্ক্রু থ্রেডগুলি আলাদা হয় তবে মোটা প্রান্তটি সরঞ্জামধারীকে সুরক্ষিত করে, যখন সূক্ষ্ম প্রান্তটি সন্নিবেশটি স্থানে রাখে।
লুব্রিকেন্টগুলি ব্যবহার করবেন না (এটি ঘর্ষণ সহগকে প্রভাবিত করতে পারে এবং অত্যধিক বা আলগা করার কারণ হতে পারে)।
3। কমিশনিং এবং যাচাইকরণ
উচ্চতা ক্রমাঙ্কন: সরঞ্জাম টিপ সেন্টারের উচ্চতা পরীক্ষা করতে একটি সরঞ্জাম সেটার ব্যবহার করুন। যদি বিচ্যুতি 0.02 মিমি ছাড়িয়ে যায় তবে শিমটি প্রতিস্থাপন করুন বা এটি সামঞ্জস্য করুন।
পরীক্ষা কাটা: কম গতিতে মেশিনটি চালান এবং ফলকটি সরে যায় কিনা তা পর্যবেক্ষণ করতে কোনও লোড নেই। প্রথম টুকরোটি মেশিন করার পরে, পৃষ্ঠের সমাপ্তি পরীক্ষা করুন।
Iii। সমস্যা সমাধানের সাধারণ সমস্যা
স্ক্রু ভাঙ্গন:
কারণ: অতিরিক্ত-টর্চড বা ভুলভাবে তৈরি থ্রেড।
সমাধান: স্ক্রু প্রতিস্থাপন করুন এবং ক্ষতির জন্য সরঞ্জামধারীদের থ্রেডগুলি পরীক্ষা করতে একটি টর্ক রেঞ্চ ব্যবহার করুন।
শিফট সন্নিবেশ:
কারণ: অসম শিম বা অপর্যাপ্তভাবে শক্ত স্ক্রু।
সমাধান: শিম যোগাযোগের পৃষ্ঠটি পুনরায় চালু করুন এবং স্ট্যান্ডার্ড টর্কে আবার শক্ত করুন।
Iv। রক্ষণাবেক্ষণের সুপারিশ
নিয়মিত পরিদর্শন: প্রতি 8 ঘন্টা আলগাতার জন্য স্ক্রুগুলি পরীক্ষা করুন (চিহ্নিতকরণ একটি সহায়তা)।
আনুষঙ্গিক প্রতিস্থাপন চক্র:
শিম: ইন্ডেন্টেশন বা পরিধান 0.1 মিমি ছাড়িয়ে গেলে প্রতিস্থাপন করুন।
গ্রেড 12.9 স্ক্রু: 5 পুনরায় ব্যবহারের পরে বা থ্রেড বিকৃতি পর্যবেক্ষণ করা হয় তবে তা বাতিল করুন।
স্ট্যান্ডার্ডাইজড অপারেশন এবং বিশদে নিবিড় মনোযোগ সরঞ্জামের জীবন এবং যন্ত্রের নির্ভুলতা উল্লেখযোগ্যভাবে উন্নত করতে পারে। দ্রুত প্রতিস্থাপনের জন্য আনুষঙ্গিক মডেলের একটি রেকর্ড রাখার পরামর্শ দেওয়া হয়।
